中石化自密封充装阀3D动画项目

一、项目背景介绍

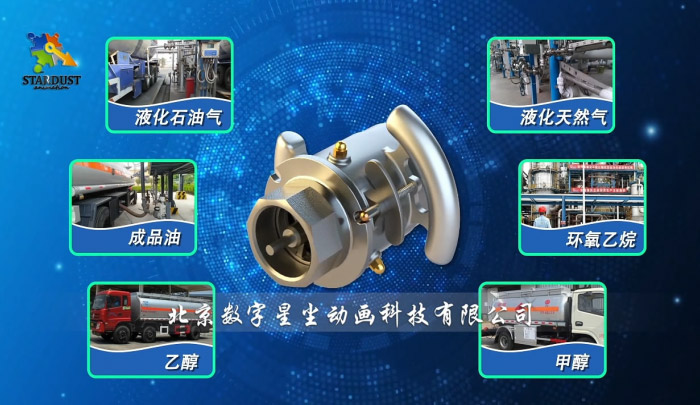

    自密封充装阀3D动画是我公司为中国石化青岛安全工程研究院制作的产品功能展示3D动画,自密封充装阀由公头端和母头端两部分组成,两端均有自动密封功能。连接时将母头端推入公头端,旋转外部手轮带动转动套转动,内部轴承销钉沿公头螺旋导向槽下行,当旋转角度达到120°时,公头阀芯与母头阀芯互顶到最大程度后形成环形流道;轴承销钉卡入螺旋槽尾部“倒弧”结构形成轴向锁紧;同时,锁定销进入公头端外部限位槽形成周向锁紧,提示操作人员连接到位。当需要断开连接时,将锁定销从限位槽拔出后反方向转动手轮,公头端和母头端自密封结构首先关闭流道,随后实现公母头分离。液化烃装卸过程中一旦出现意外脱落,自密封充装阀两端可实现自动切断,可有效避免液化烃从装卸管及罐车喷出。



二、功能特点:

    1、自动切断——公头端和母头端均有自动密封功能,可有效避免脱落后液化烃从装卸管及罐车喷出。

    2、 防松防脱——公头和母头连接后周向和轴向自动锁紧,提高整体连接可靠性。

    3、到位提醒——公母头连接完全到位后锁定销落入限位槽,方便操作人员判断。

    4、操作简便——利用喇叭状螺旋导向槽实现螺纹连接,接驳和断开接头时旋转力矩不超过16N·m,符合人体工程学。

    5、维护便捷——模块化设计,易损件更换简单方便,节约时间。

    为了更好的宣传新产品,展示产品优点,客户决定采用3D动画形式来展示产品,在咨询了几家3D动画制作公司后,经过沟通和比较,我公司凭借着专业的技术实力,实惠的价格,超高性价比的完美服务赢得了客户的肯定。最终选择与我公司合作,并顺利签订了3D动画制作协议。

三、3D动画成片展示



四、客户介绍

    中国石油化工股份有限公司青岛安全工程研究院(以下简称“安全工程研究院”)是中国石油化工股份有限公司的直属科研单位,是中国石化HSE科技创新、技术进步及应用开发的重要研究基地,是国内石油石化安全技术优势突出的安全工程研究机构,也是国家危险化学品危害预防与控制、国家石化项目风险评估技术中心、职业安全健康管理体系审核认证工作的主要支撑单位。



    安全工程研究院以向石油化工行业提供具有国际水准的HSE管理技术支持为己任,高度重视发挥在安全技术开发、技术服务和培训等方面的作用。经过近30年的发展,安全工程研究院在石油、化工安全生产的工艺设备安全、储运安全与工程技术、作业场所安全、产品安全、火灾爆炸事故实验与模拟研究、雷电静电危害控制、化学品危险性鉴别与控制、安全仪器仪表校验和研发、隐患评估与整改工程设计及施工、清洁文明生产技术、职业卫生与健康监护、安全管理、建设项目工程监理及安全信息化建设等方面形成了独有的特色技术和专业能力,已取得国家和行业180多项科研成果。取得省部级以上科技进步、发明奖63项,其中获国家安监总局科技进步奖一等奖2项,中国石化科技进步奖一等奖2项、二等奖9项,三等奖15项。申请中国发明专利98件,获得专利授权40余件。编辑出版《安全、健康和环境》、《班组安全》电子期刊。依托安全工程研究院建设的“化学品安全控制国家重点实验室”是经国家科技部批准的首批36家企业国家重点实验室之一,也是安全工程研究院在国内化学品安全研究领域科研综合实力的体现。拥有300余台(套)中小型化学品危险性测试、静电、雷电危害控制试验、腐蚀控制试验及各种化学分析仪器,涉及工艺安全评估、雷电、静电危害预防和控制、装置和设备的腐蚀评估、化学品危险性鉴别分类等研究领域。

五、3D动画成片截图

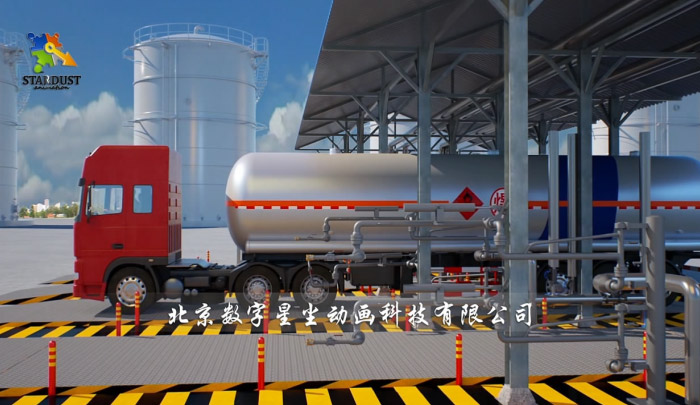

1、动画的开始设计为一个加气站场景,一辆
液化烃运输车来到加气站,停稳以后从多个角度展示一下场景和车辆,还有输气管道。加气站的后方设计为几个大的储气罐。观看者看到这样的场景后就能知道是加气站。镜头来到管道接口处,展示管道和车辆储气罐的连接。

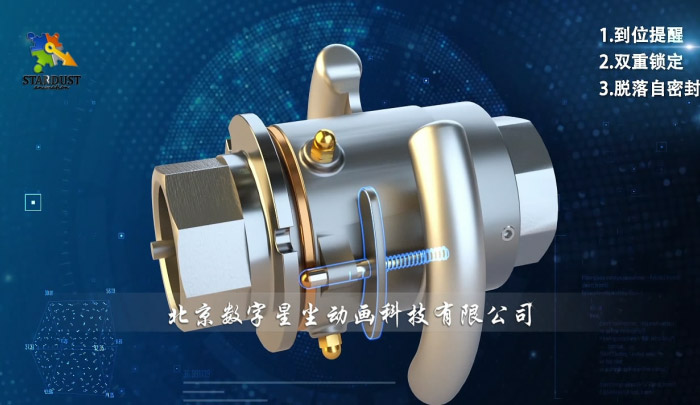

2、场景展示完成后,开始展示自密封充装阀的外观和性能优势,充装阀的材质为金属,分结构展示产品的组成部分,并用字幕列出名称,展示每个部件时,该部件高亮显示,采用蓝色线框的形式来凸显,此镜头采用放大特写的形式,观看者一目了然,能很清晰的了解产品的外观和结构。

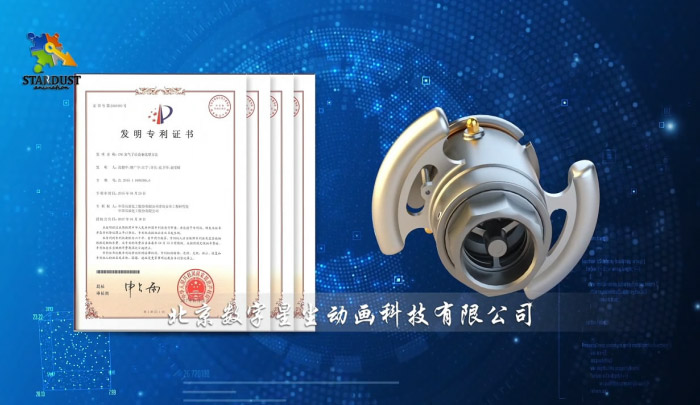

3、自密封充装阀是客户发明的最新专利成果,并申请了国家发明专利证书,因此需要在动画来展示专利证书的图片,展示完产品的性能后,开始介绍产品的发明专利,这样能使产品技术更有说服力,人们看到专利证书后也对产品更加信任,因此此画面设计为专利证书展示板块。

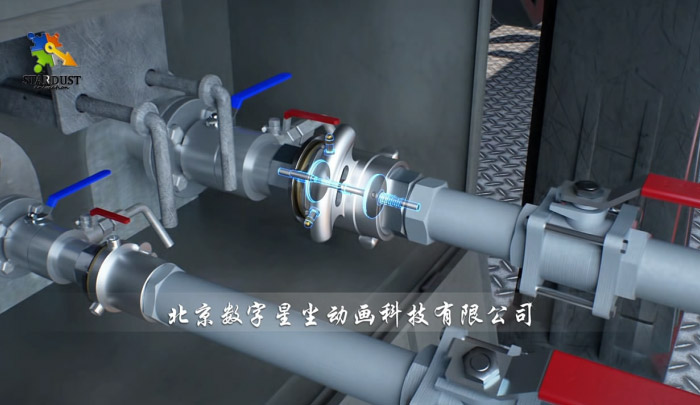

4、此截图展示的是充装阀和运气车输送气体的过程,充装阀连接到罐车的接口上,打开阀门,此时看不到充装阀内部的结果,但此镜头需要展示内部的运行原理,动画师设计了透显的形式来展示内部结构的工作原理,这样就能充分展示充装阀的优势。

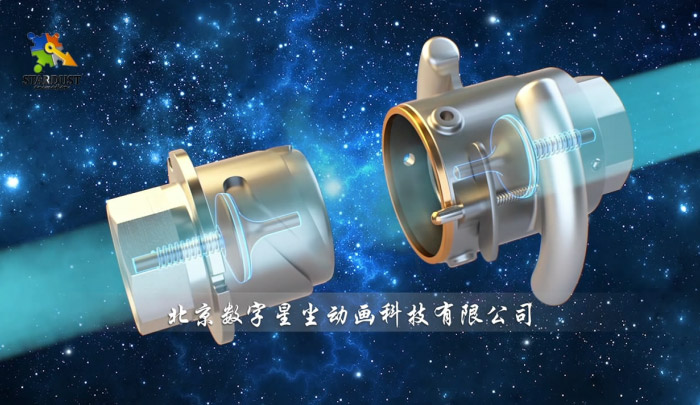

5、当充装阀在工作时,由于受到外力或不确定因素的撞击使连接断开时,充装阀内部的部件会自动将接口密封,阻断气体溢出,有效的防止了事故的发生,此功能是产品的重点技术优势所以要重点展示,画面采用了特写放大镜头的形式展示了充装阀断开时的自密封过程。


6、产品的性能和优势展示完成后,动画的结尾部分回到整个加气站场景,场景中有四台气罐车停在加气站的车位上,输气管道和罐车相连,整个场景展示的是罐车在自密封充装阀的作用下安全平稳的输送气体。此画面展示完成后整个动画结束。



六、总结

     自密封充装阀属于工业产品,工业产品3D动画的制作不同于电影上播放的卡通动画,工业产品动画是以展示产品真实外观,材质纹理,使用功能的演示动画,它的特点就是真实严谨,不能仅为了画面美观就随意的发挥想象来设计画面,必须严格按照CAD图纸1:1建模,并赋予模型真实的纹理材质。工业产品3D动画的制作对制作团队的要求也非常高,制作人员要能看懂CAD图纸,不仅要会使用3D动画制作软件,还要熟悉工业建模软件,比如:solidworks,UG,pro-e等专业软件。这样才能更好的设计工业产品,制作出更精细的3D模型。 星尘动画公司在工业产品3D动画制作方面就非常专业,制作人员都是有10年行业经验的资深制作人员,都经过工业机械知识方面的培训,也熟悉各类工业机械设计软件,经过多年的发展为众多的企业制作了产品3D动画制作案例。得到了广大合作客户的肯定与认可。制作产品3D动画选择北京星尘动画公司,您身边的3D动画制作专家。
