一、项目背景介绍
中俄东线过境段工程是中俄东线管道工程的重要部分，是连接中俄两国管道的控制性工程。
过境段黑龙江穿越采用盾构法穿越，建设2条隧道，一用一备，单条隧道长1139m，内径2.44m。隧道完工后，铺设D1422×33.4mm×K65天然气管道。
始发竖井地点：中国黑龙江省黑河市
接收竖井地点：俄罗斯布拉戈维申斯克市
主要穿越地质：强风化的英安岩、流纹岩（夹杂珍珠岩）

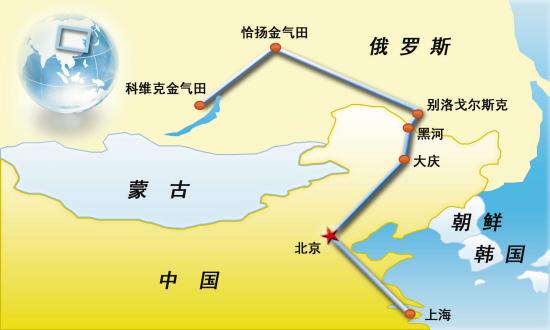

气源为俄罗斯科维克金气田和恰扬金气田，在俄境内修建2600KM的“西伯利亚力量”管道，输气量最终达到每年380亿立方米。
中俄东线起于黑龙江省黑河市，止于上海市白鹤末站，干线全长3306km。
经过漫长的施工建设，工程已接近尾声，为了在项目结束的总结大会上展示过境段施工的过程，客户委托我公司来制作中俄东线过境管道施工三维动画，公司技术人员和客户详细沟通了解施工流程，并实地拍摄了现场施工工地视频，采用视频加三维动画形式来展示项目。经过技术人员的辛勤制作，最终提前完成了三维动画项目。客户对最终的施工动画成片非常满意。
二、施工动画展示
三、客户介绍
中国石油天然气集团有限公司（以下简称中国石油）是1998年7月在原中国石油天然气总公司基础上组建的特大型石油石化企业集团，2017年12月完成公司制改制。
中国石油是国有独资公司，是产炼运销储贸一体化的综合性国际能源公司，主要业务包括国内外石油天然气勘探开发、炼油化工、油气销售、管道运输、国际贸易、工程技术服务、工程建设、装备制造、金融服务、新能源开发等。2017年，在世界50家大石油公司综合排名中位居第三，在《财富》杂志全球500强排名中位居第四。
四、管道施工动画截图

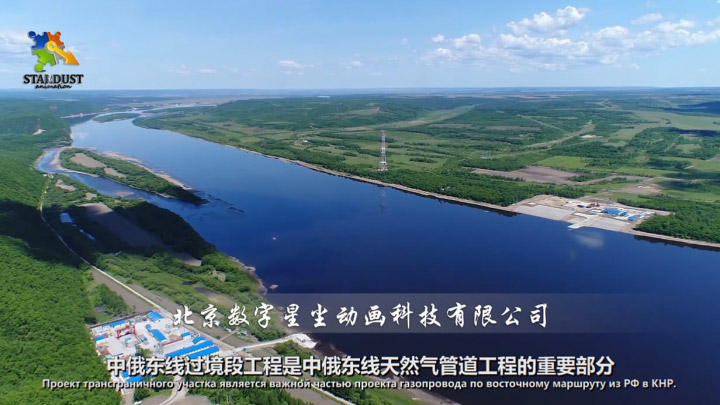

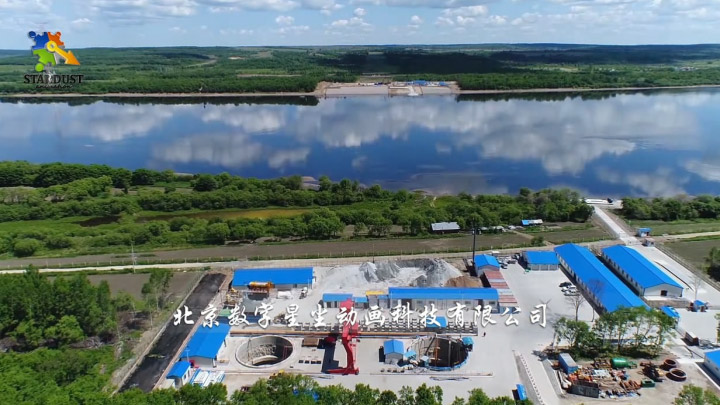

1、动画的开头首先要展示一下施工现场的环境，需要使用真实的场景，所以采用拍摄的方式来展示。公司采用了无人机航拍技术，将整个场景采用俯视角度呈现出来。河的一侧为中国，另一侧为俄罗斯，施工的地方就是在和的两岸和河底。管道是通过河底穿过去的，因此施工难度比较大。

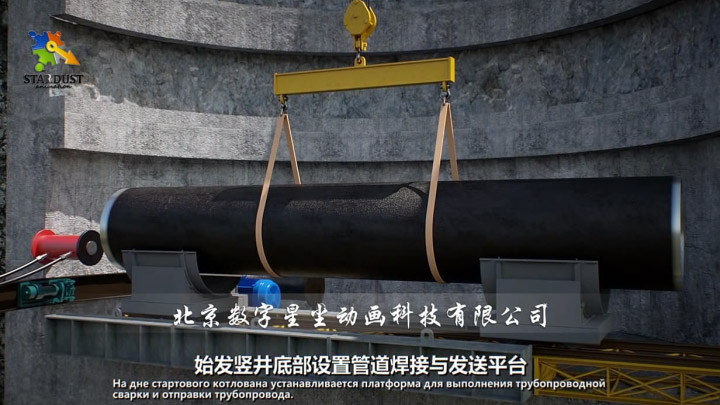

2、介绍完整体的场景后，开始使用3D动画的形式来展示施工流程，井口周围有专用的施工设备，吊机，管道，吊机将一根管道吊起来，移动到井口，然后将管道下放到井底，井底设有专用的轨道，轨道上有轨道小车，管道安放在轨道小车上，准备焊接工作。

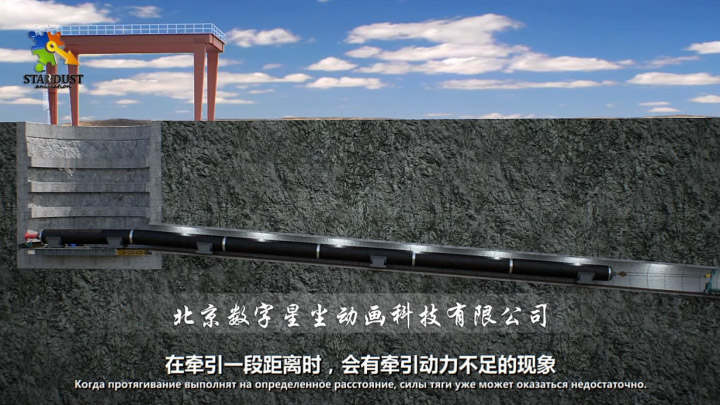

3、管道的一端焊接上顶盖后，由牵引车将钢丝绳连接到管道的顶盖上，牵引车沿着轨道向隧道里面运动，牵引着轨道小车慢慢移动，管道的另一端安装有千斤顶，千斤顶起辅助作用，将管道向隧道顶，两个作用力同时进行，管道随小车开始运动。
4、当第一根管道运动到井壁的另一侧时，小车停止运动，这时地面上的行吊将另一根管道管道下放到井内的轨道小车上，第一根管道和第二根管道首尾相连，然后使用焊机将两个管道焊接上，动画里真实的展示了焊接的过程，这样依次类推，可以连接多个管道。
5、利用3D动画将管道的施工过程展示完成后，还需要一个收尾镜头，技术人员设计了展示施工场地的视频，还是利用航拍的技术展示高空俯视的经过，镜头慢慢的移动，完整的展示了河道两岸的场景，使观看者最后有一个总体的认识。
五、总结
中俄东线过境管道施工动画项目经过公司动画师的精心制作，顺利的将动画交付客户使用。施工动画制作一般比较耗时和耗精力，因为一般施工流程都比较复杂，施工环节比较多，在制作前必须和甲方技术人员详细沟通施工过程细节，动画制作人员只有详细掌握了施工流程细节，在制作三维动画时才不错出现原理上的错误，保证施工流程的准确性。这对制作人员和制作公司都有很高的要求，制作公司要有专业的动画制作人员而且还要有对施工方面有基础的工作人员，能熟练看懂施工图纸和了解专业施工术语，这样在和施工技术人员沟通时才能快速理解甲方的思想和要求。
