楼房地基混凝土孔桩施工动画

一、背景介绍

    城市的的发展离不开楼房的建设,一栋栋崭新的楼房象征着城市的发展进度和繁荣程度。楼房是我们每个生活在城市的人都需要的住宿办公场所。所以楼房的质量和稳固是人们关注的焦点。而楼房的稳固首先在地基的质量,只有把楼房的地基打好了,才能建设出质量稳固的楼房,所以地基施工是建设楼房最重要的部分。地基的施工是有专业的地基施工公司来完成的,他们有非常专业的地基施工知识和施工经验,对于地基打桩施工流程有着标准的作业步骤。



    由于地基施工的流程主要在地下进行的,所以人们一般看不到,施工公司为了更好的展示施工流程和培训施工人员,将一些地基施工流程制作成3D动画,人们通过动画形式就能了解地基的施工过程。下面就以楼房地基混凝土孔桩施工动画为例给大家详细的展示一下地基施工流程。

二、孔桩施工特点

    1. 此地基施工方法全称为:长螺旋钻孔压灌混凝土旋喷扩孔桩施工工法。

    2. 此工法的特点:

  (1)适应底层广泛,可适用于含水层,粘性土层,砂层,砾石层,卵石层。

  (2)桩端无虚土,承载力值极高。

  (3)成桩速度快,成桩质量好,无塑径断桩现象。

  (4)施工工艺简单,可操作性能好。

  (5)绿色环保,无泥浆污染。

  (6)工程造价低,降低成本,比其它桩型可降低30%,可给业主节省大量资金。

三、动画展示施工过程

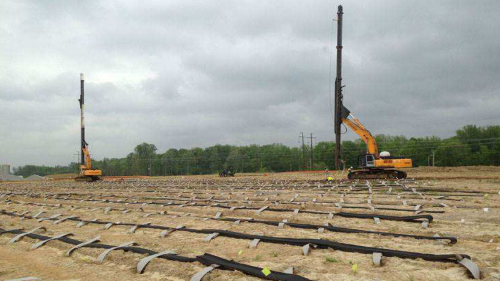

    1. 地基施工时,首先将地基整理平整,钻孔机来到施工现场,进入到预定打孔位置后,开始稳钻,保持钻头的平稳,然后钻头喷出泥浆开始旋喷测试,测试完成后开始正式的钻孔。动画里使用流体模拟了混凝土泥浆的旋喷过程,地面采用真实的泥土纹理。

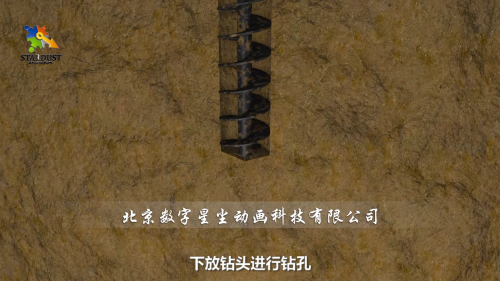

    2. 钻头开始旋转,进入到地层,为了展示地层下的钻头工作过程,动画师采用剖视的形式将地层剖开,从剖视图中观看钻头在地层内部向下钻探的过程。地层的剖面也采用泥土的纹理来展示真实的地层纹理,使画面看着更真实。随着钻头的下移,地层中钻出一个孔洞。

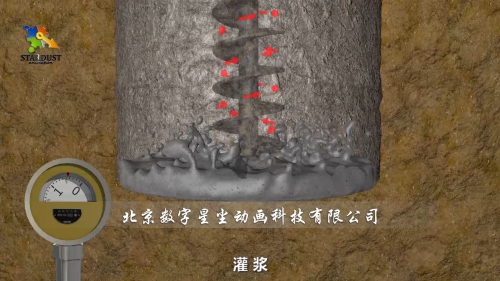

    3. 钻头到扩孔位置后,从喷头喷出高压混凝土浆液,钻头不断旋转,高压水泥浆液锁着钻头旋转喷射,将周围的泥土冲击掉,形成一个扩大头。然后连接混凝土输送泵,开始灌浆,水泥浆的注浆压力根据施工地点的地质条件不同而选定在3-15兆帕之间,钻具提升速度应保证在高压水泥浆切割土层的效果,提升速度每分钟控制住45-60厘米范围。3D动画中使用流体模拟软件真实的展示了注浆的过程,并用红色箭头展示旋转方向。

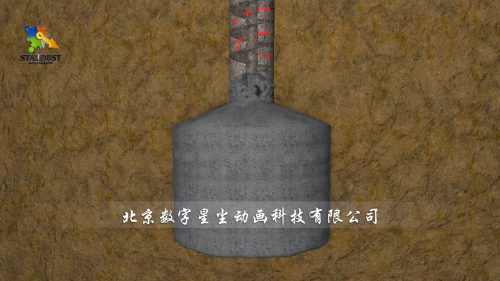

    4. 当扩大头形成或达到设计指标后,下放或提升钻具,充盈系数不小于1.0,钻具慢慢向上提升,水泥浆充满扩大头后慢慢凝固,随着钻具的提升,竖孔内也充满了水泥浆液,灌桩完毕后下放钢筋笼,等水泥浆液凝固后,水泥桩就形成了。



    不同的提升方式可以形成不同的桩端扩大头:

  (1)在孔底旋喷,形成桩端扩大头。

  (2)钻具提升至某一高度,实施扩喷,形成糖葫芦状行桩。

  (3)钻具在旋转匀速提升状态下进行旋喷切割,使孔壁形成螺旋线形槽的螺丝形桩。

  (4)在钻具不旋转提升情况下,由钻头喷嘴同事喷射高压水泥浆,把开孔侧表面开出几个长槽,使钻孔形成带侧翼的异形桩。

四、楼房地基混凝土孔桩施工成片动画展示




五、综述

    楼房地基混凝土孔桩施工动画形象的模拟了孔桩的施工流程,此施工工艺是客户最新设计的施工工法,为了更好的推广新的施工工法,客户在经过比较筛选后选择了北京一家专业的动画公司来负责设计制作。地基施工也属于工程施工的范畴,施工企业在施工前先制作了施工流程动画,用来模拟展示施工工法,培训施工人员,使施工人员熟练的掌握了施工流程,从而更好的来完成地基的施工工作。
