桩基础高强水泥土地基施工动画

一、项目介绍

    说起桩基础估计很多人比较陌生,心里会有疑问,什么是桩基础呢?他有什么作用呢?为什么很多人不了解呢?因为桩基础属于特种行业,只有行业里的从业人员才比较了解。当我们需要建设一个房屋,首先要在地上挖地基,如果只是盖一个平房,地基不用挖的很深,然后打好地基就可以施工了。但如果要建设一栋高楼,那就需要打很深的地基才行,因为楼的层数很高,需要非常坚固的地基才能支撑起来,所以需要建设非常专业的地基,地基就是基础,一个质量过硬的楼房一定需要一个坚实的桩基础来支撑。不同的地面材质需要不同的施工工法,有的地面是黏土,有的是砂石,有的是高强水泥,有的是黄土等等。



    桩基础施工是一个非常复杂的过程,需要受过专业训练的技术人员才能操作,而且桩基础施工流程都是在地层下面进行的,我们很难看到实际的工作状态,于是一些桩基础施工单位为了更好的展示桩基础施工工法的优势和更好的培训施工人员,将桩基础施工工法制作成3D动画,让3D动画来形象的展示桩基础施工流程。

二、客户介绍

    波森特集团成立于1999年初春,集科研、生产、设备制造于一体,是一家专业从事岩土勘察、咨询、设计、施工和岩土新技术研发、推广、设备制造的综合性集团公司,具有工程勘察甲级资质、岩土工程设计甲级、地基与基础工程专业承包壹级资质。其下包括北京波森特岩土工程有限公司、北京波森特岩土技术开发有限公司、北京寰球地科岩土技术有限公司、北京波森特投资有限公司、北京波森特建材有限公司及中港基业(北京)岩土技术有限公司6家子公司。公司注册资金1亿元,固定资产6000万元,净资产4245万元,拥有各类施工设备500多台,并设有专门的技术研发基地、设备制造厂。



三、高强水泥土地基施工动画成片展示





四、动画制作流程展示

    1、桩基础高强水泥土地基施工动画的场景设计在一个空旷的工地上,地面已经做了平整处理,四台打桩机依次进入工地,并和混凝土料设备相连,料仓设置有水泥仓,粉煤灰仓,外加剂仓,料仓通过螺旋给料机连接到搅拌仓。施工动画开始首先要展示一下整体的场景,让观看者对工地场景有一个大概的认识。




    2、料仓内的料按比例输送到搅拌仓,水箱的水也加入到搅拌仓,搅拌螺旋桨开始转动,水和料开始混合,在3D动画里水的模拟是比较费事的,因为它是流动的液体,形态随时在变化,要想真实的还原水的形态就需要使用专业的流体模拟软件来模拟水的形态。此搅拌过程动画就是使用的真实流体来展示的,料浆混合效果比较好。



    3、工地内有一个沙堆,一辆铲车慢慢开过来,铲起一斗沙子,然后将沙子倒入另一个搅拌仓,沙子和料浆再次混合搅拌。铲车是施工动画里重要的施工车辆,人们看到铲车就会联想到施工,所以铲车的模型和动画一定要制作好,这样画面才更显专业。



    4、打桩机开始打桩作业,首先将螺旋钻头对准要打桩的点位,不能有偏差,启动钻杆,钻头开始慢慢钻进地基内,钻杆的周围开始有土冒出来,随着钻杆的深入,输出的松土会越来越多,动画的这个镜头详细展示了地面打桩的场景。

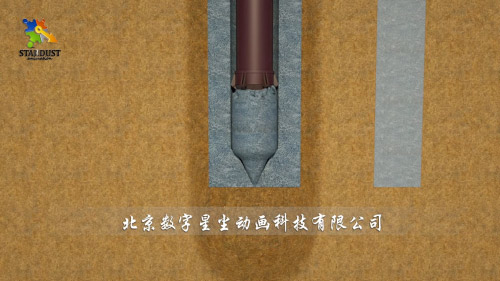

    5、螺旋钻杆打到一定深度后停止下钻,钻头的顶部有一个喷浆口,混凝土料浆经过钻头的喷浆口将浆液注入打好的孔洞内,钻杆慢慢的提升,料浆慢慢将孔洞注满。为了形象的展示地基之下的注浆过程,动画镜头采用了剖切地层的处理,将地基剖开,从而可以形象的观看到注浆的过程。



    6、注入的混凝土凝固以后,还需要在水泥地基上打孔注浆,这就是高强水泥土地基施工动画主要展示的部分。这次需要更换专业的钻孔在水泥桩上打开一个孔洞,然后再次在内部注入水泥,这样经过加固的桩会更加牢固。人们通过画面可以清晰的看到打孔和注浆的过程。



    7、施工动画内重点展示了一个桩基础的施工流程,人们通过这一个桩基础的流程就能了解整个过程,剩下的桩基础施工和这个流程是一样的,只要重复现在的流程就可以了,所以别的桩基础施工画面就省略了,画面直接展示施工完成的场景,很多高强水泥桩已经施工完成。



五、总结

    随着数字化的不断发展,很多桩基础公司也开始使用数字化3D动画来展示施工流程,本项目就是桩基础施工单位波森特公司委托北京星尘动画公司设计制作的动画项目。桩基础高强水泥土地基施工动画形象的展示了该施工工法的施工流程和优势,客户在与甲方沟通时使用动画来给甲方讲解,甲方能很快理解客户的设计思路和施工流程,大大节省了沟通成本。

    在施工之前让技术人员观看制作完成的施工动画,技术人员也能很快的学会高强水泥土地基的施工要点,为更好的施工作业打下坚实的基础。
