铁科院注浆冻害整治施工三维动画

铁科院铁路注浆冻害整治施工三维动画案例介绍


铁路轨道注浆冻害整治施工流程动画是铁科院委托我公司制作的施工流程三维动画,因为施工的过程都是在轨道下面的地层中,人们根本看不到施工的过程,在以前工作人员只能通过CAD图纸,现场照片加上口头讲解来介绍项目的施工过程,在给领导汇报工作时,往往会出现误解,也不利于施工技术的推广。为了解决这一问题,客户委托我公司来制作施工流程三维动画。


    一般施工流程都属于比较严谨性的工作,不能出半点差错,一旦出错就容易造成返工,造成巨大的浪费,也会给铁路带来巨大的隐患。为了了解清楚整个施工流程,公司技术人员和客户进行了详细的沟通和学习,把施工流程的每个环节都掌握清楚,这样才能保证制作出来的施工动画没有差错。

    了解了施工流程后技术人员根据项目特点开始制作三维动画,因为是在地下施工,画面需要展示地层的结构,技术人员详细了查阅了地层资料并细致的设计了地层贴图,使画面更贴近实际情况。经过技术人员的细心制作和耐心修改,施工流程动画顺利交付客户使用。客户对最终的施工流程三维动画非常满意,给与了很高的评价。

客户介绍


    中国铁道科学研究院是中国铁路唯一的多学科、多专业的综合性研究机构。已发展成为集科技创新、技术服务、成果转化、咨询监理、检测认证、人才培养等业务为一体的大型科技型企业。

    中国铁道科学研究院始建于1950年;2000年开始由事业单位转制为企业单位;2007年,更名为中国铁道科学研究院。



    根据2016年12月铁科院官网显示,中国铁道科学研究院有职工5800余人。下设17个单位,建设有5个国家级实验室,装备有各类专业实验室40余个。  铁科院是国际铁路联盟(UIC)会员单位,国际标准化组织(ISO)铁路应用技术委员会的中国技术对口单位。

    根据2016年12月铁科院官网显示,中国铁道科学研究院有院属全资公司32个、控股公司7个;建设了4个高新技术成果转化基地。先后取得了3300多项科研成果,获得825项各类科技成果奖,其中国家级科技奖176项,省、部级科技奖649项。

施工动画截图介绍:

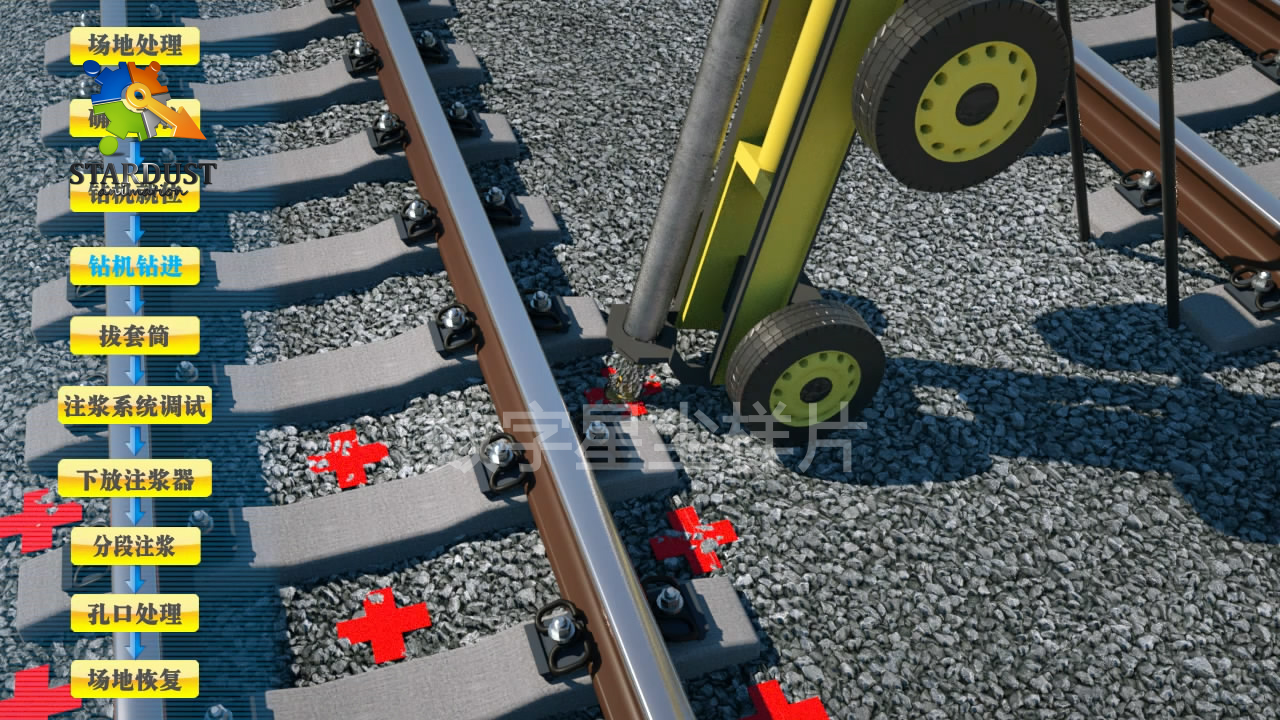

    1、因为施工三维动画的内容是高速铁路轨道,所以首先需要制作轨道的场景,建模师根据CAD图纸制作轨道轨道板,然后按标准的间距排列,两个轨道安装在轨道板上面,两侧是减震的石子,设计师使用了石子贴图来展示石子,轨道使用了金属材质,所有模型和材质都严格按照真实的场景来制作,使整个画面更真实。

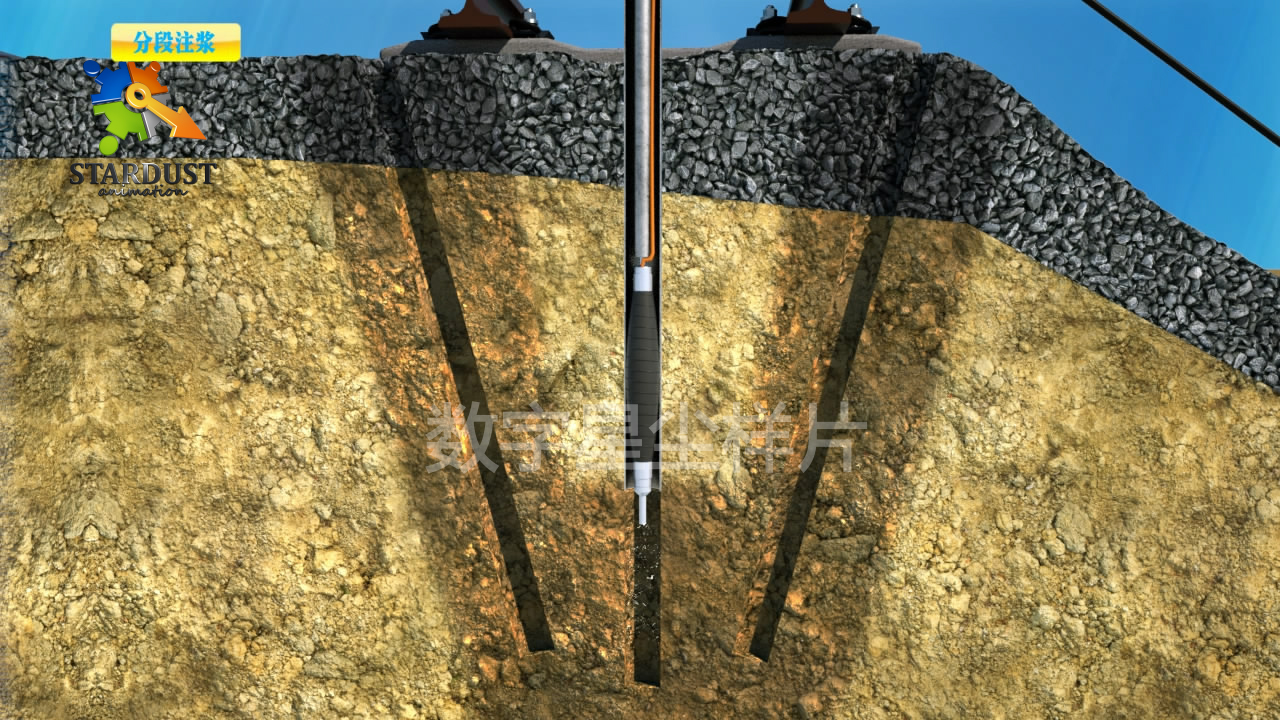

    2、由于施工的工艺流程是在地下进行的,所以动画里需要展示地下的施工流程,这就需要把地层剖开,显示地层的截面,为了更真实的展示地层的材质,设计人员专门拍摄了一些地层的照片来作参考,并绘制了地层贴图,最上面一层为石子层,下面是黏土层,最后设计出来的地层材质非常真实。

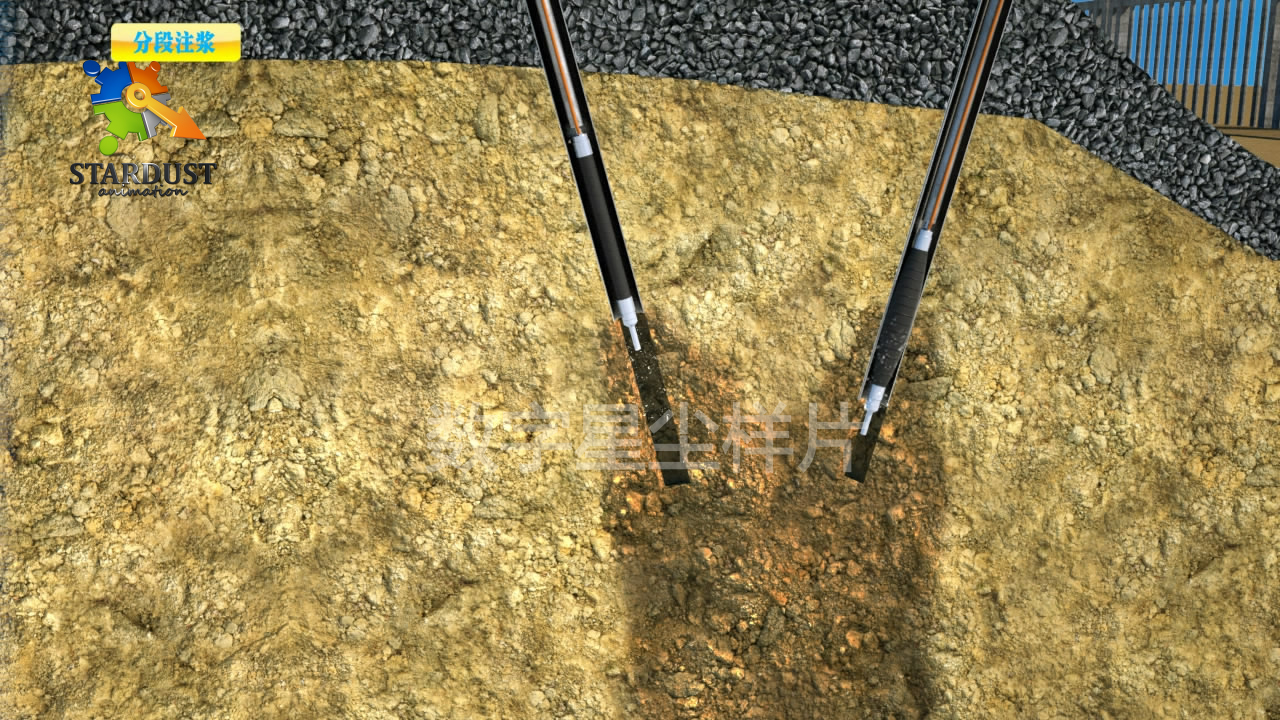

    3、在地层剖视图上开始用钻头在地层中钻孔,钻到一定深度后拔出钻头,一个圆柱形的注浆器送入空内,来的底部后,注浆器的黑色部分开始膨胀,和孔壁贴紧,起到固定的作用,画面里特意做了特写镜头,黑色橡胶体加上了绿色的线框,凸显膨胀体,左上角使用字母注释为下放注浆器。

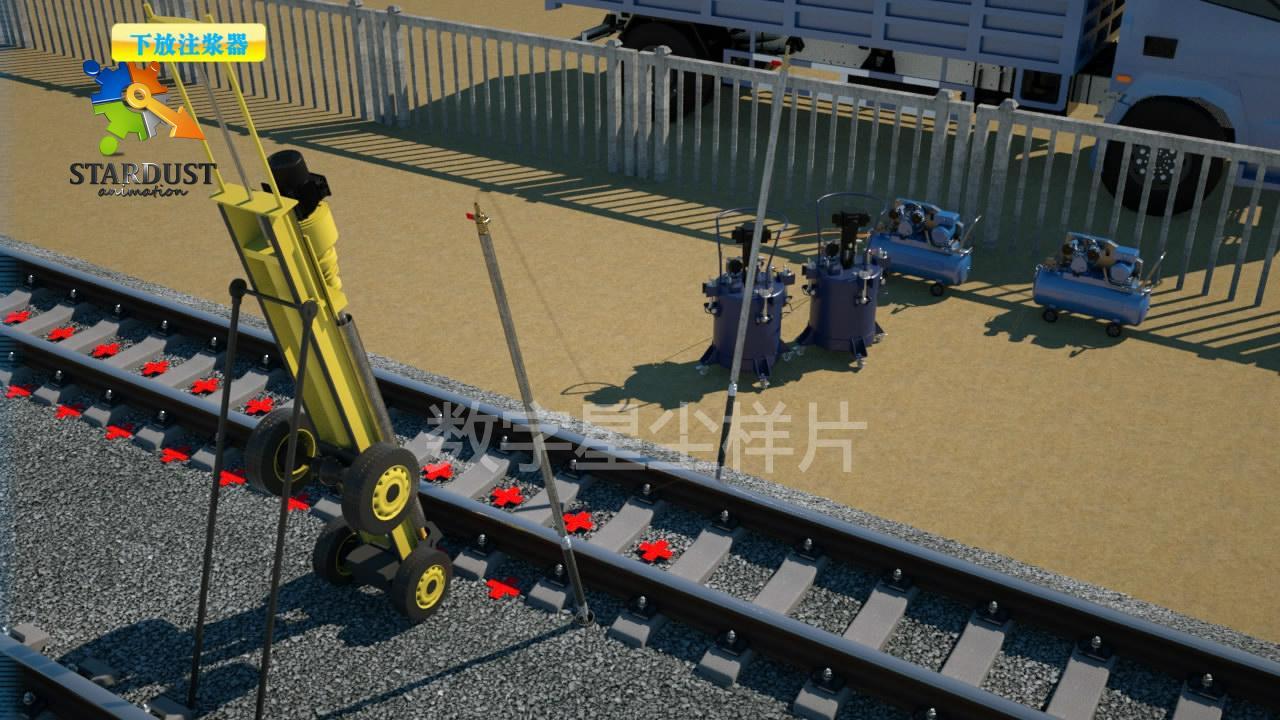

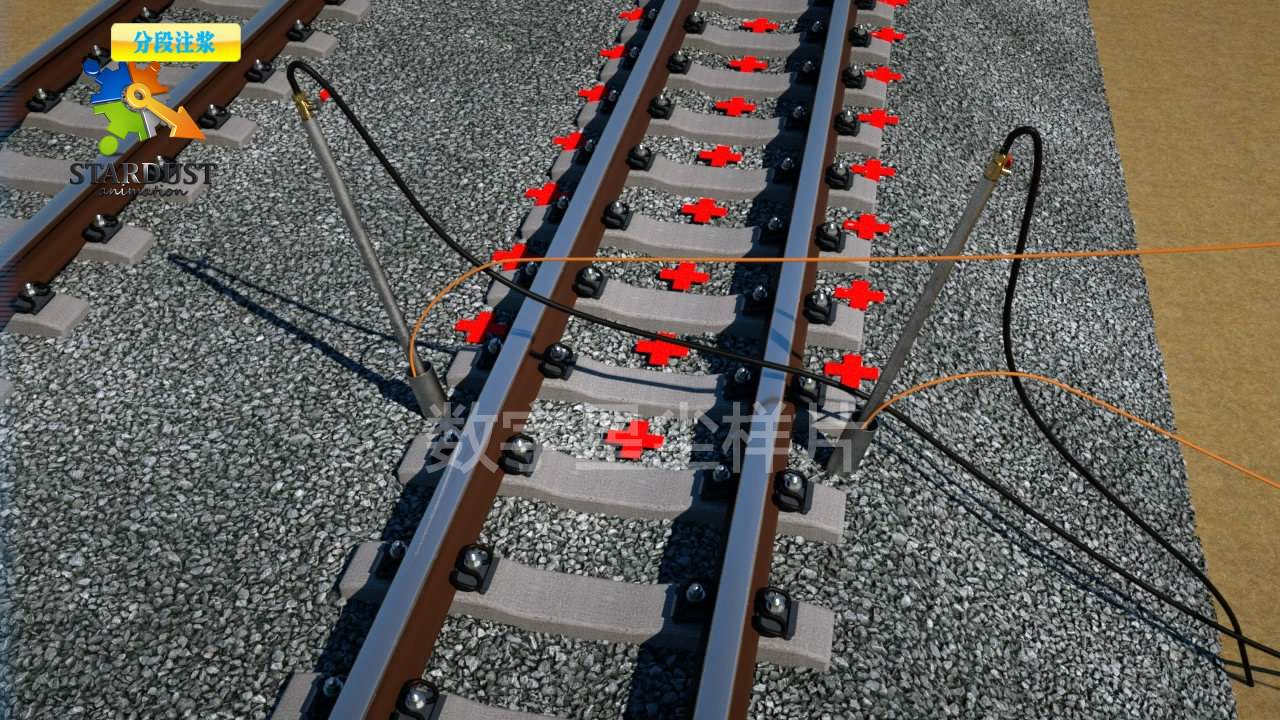

    4、施工现场的地面上也有很多设备,有空气压缩机,注浆泵,注浆设备,运输车等,在地面打孔之前首先需要做好标记,按设计好的距离来打孔,画面使用红色的十字来表示打孔的位置,两个注浆器已经下放到地层中,注浆泵开始工作,讲浆液打入需要整治的位置。



    5、注浆设备在工作时,画面左侧使用字母介绍一下施工的流程,第一步:场地处理,第二步:确认位置,第三步:钻机就位,第四步:钻机钻进,第五步:拔套筒,第六步:注浆系统调试,第七步:下放注浆器,第八步:分段注浆,第九步:孔口处理,第十步:场地恢复。经过这十步的施工处理后,整个流程就展示完成了。

总结

    铁科院注浆冻害整治施工三维动画的制作完成使我公司在施工三维动画项目中又增加了一项成功案例,又学到了更多的关于铁路轨道施工的知识,为以后的施工三维动画项目积累了更丰富的制作经验。北京星尘动画公司作为铁科院的合作伙伴,为铁科院制作了众多的铁路施工三维动画案例,公司一直秉承精益求精的精神,认真制作每一个动画案例,使每一个动画案例都能真实的展示客户的想法,从画面配色和构图,模型的设计,材质的搭配,动画的制作,后期剪辑和配音,每一步都严格按照公司标准制作流程来制作。没有最好,只有更好,星尘动画将一如既往的为客户提供高品质的三维动画作品。
