铁科院路基基底注浆加固施工动画

项目背景介绍


高铁轨道的铺设和建设,地基的稳固关系到铁路运输的安全,虽然铁路地基在施工时经过了特殊的加固处理,但经过长时间的使用后,部分地基会出现松动的情况,如果不及时加固处理,很可能造成地基的下沉,使轨道变型,影响火车的安全行驶。铁科院工作人员针对这一问题研发出了一套可以快速加固铁路地基的施工方法,在不影响火车运行的情况下,在轨道的两侧打入斜孔,然后将注浆管道送入斜孔中,将配置好的混凝土料浆注入孔内,并扩散到松动的底基层,混凝土料浆会迅速固化,按区域的大小打出多个孔洞并注浆,等料浆固化后,底基层就加固完成了。铁路有了稳固的地基才能保障列车的安全运行。



    为了更好的展示施工的流程,展示料浆在地下的施工过程,铁科院工作组委托我公司来制作施工流程三维动画,因为已经制作过多个施工流程动画,这次的项目沟通非常顺利,技术人员很快理解了施工的原理和注意事项,经过技术人员的辛勤制作还耐心修改,三维动画成片顺利交付客户使用。

客户介绍


    中国铁道科学研究院是中国铁路唯一的多学科、多专业的综合性研究机构。已发展成为集科技创新、技术服务、成果转化、咨询监理、检测认证、人才培养等业务为一体的大型科技型企业。

    中国铁道科学研究院始建于1950年;2000年开始由事业单位转制为企业单位;2007年,更名为中国铁道科学研究院。



    根据2016年12月铁科院官网显示,中国铁道科学研究院有职工5800余人。下设17个单位,建设有5个国家级实验室,装备有各类专业实验室40余个。  铁科院是国际铁路联盟(UIC)会员单位,国际标准化组织(ISO)铁路应用技术委员会的中国技术对口单位。

    根据2016年12月铁科院官网显示,中国铁道科学研究院有院属全资公司32个、控股公司7个;建设了4个高新技术成果转化基地。先后取得了3300多项科研成果,获得825项各类科技成果奖,其中国家级科技奖176项,省、部级科技奖649项。

施工动画截图介绍

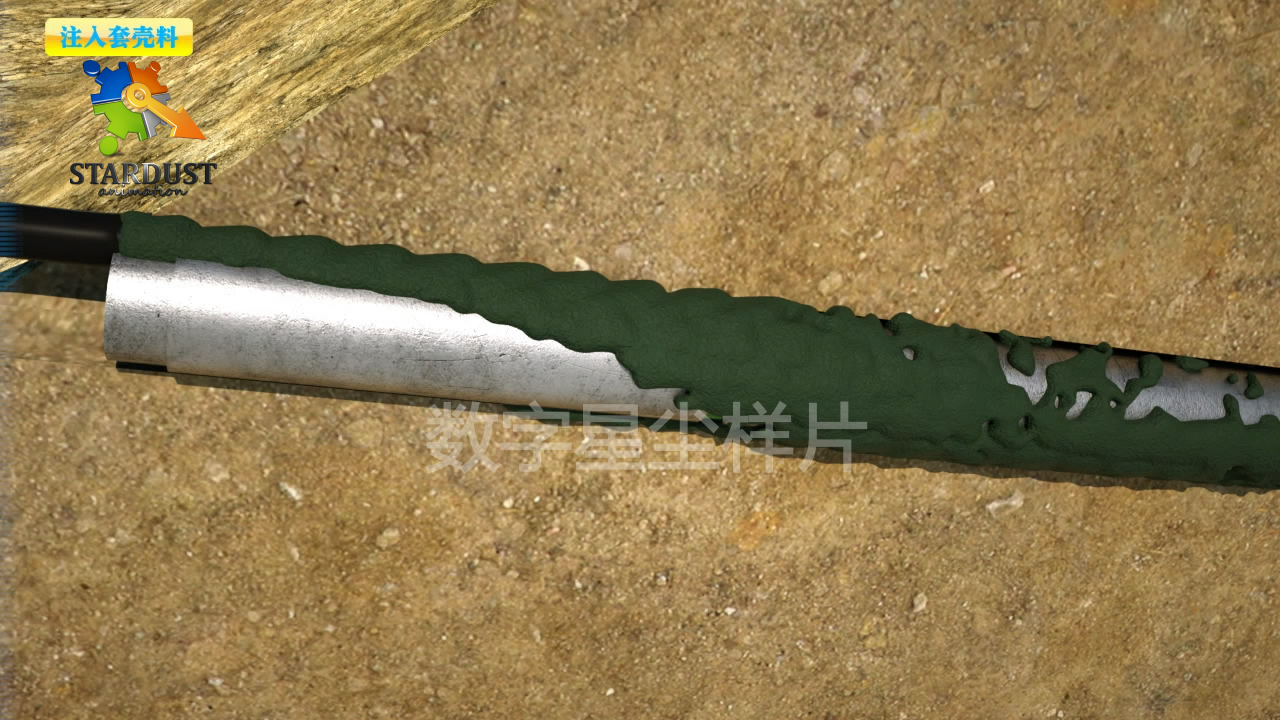

    1、铁路轨道施工动画模拟,首选要制作出一个铁路轨道的场景,并设计好地基,因为施工流程是在轨道下面的地基内进行的,施工时会有一个钻头从轨道地基的一侧斜着钻进去,然后把一个金属管道翻入洞内,注入固定浆液,使管道固定。

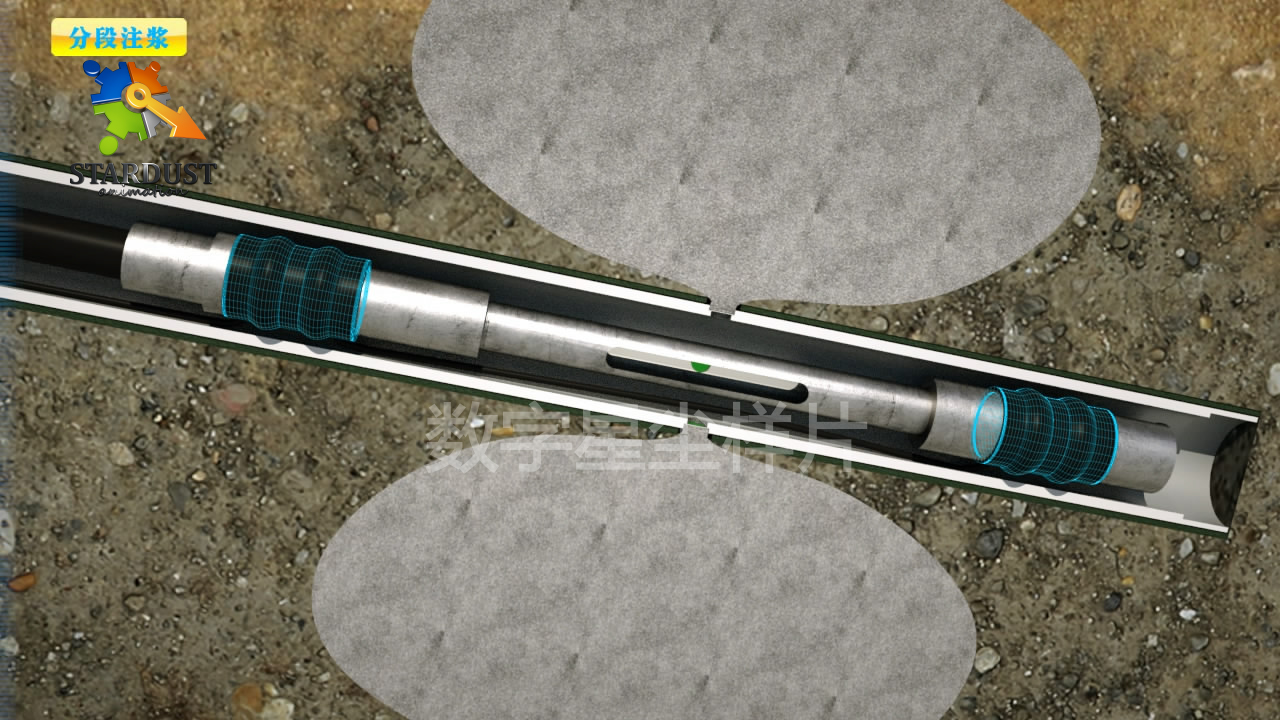

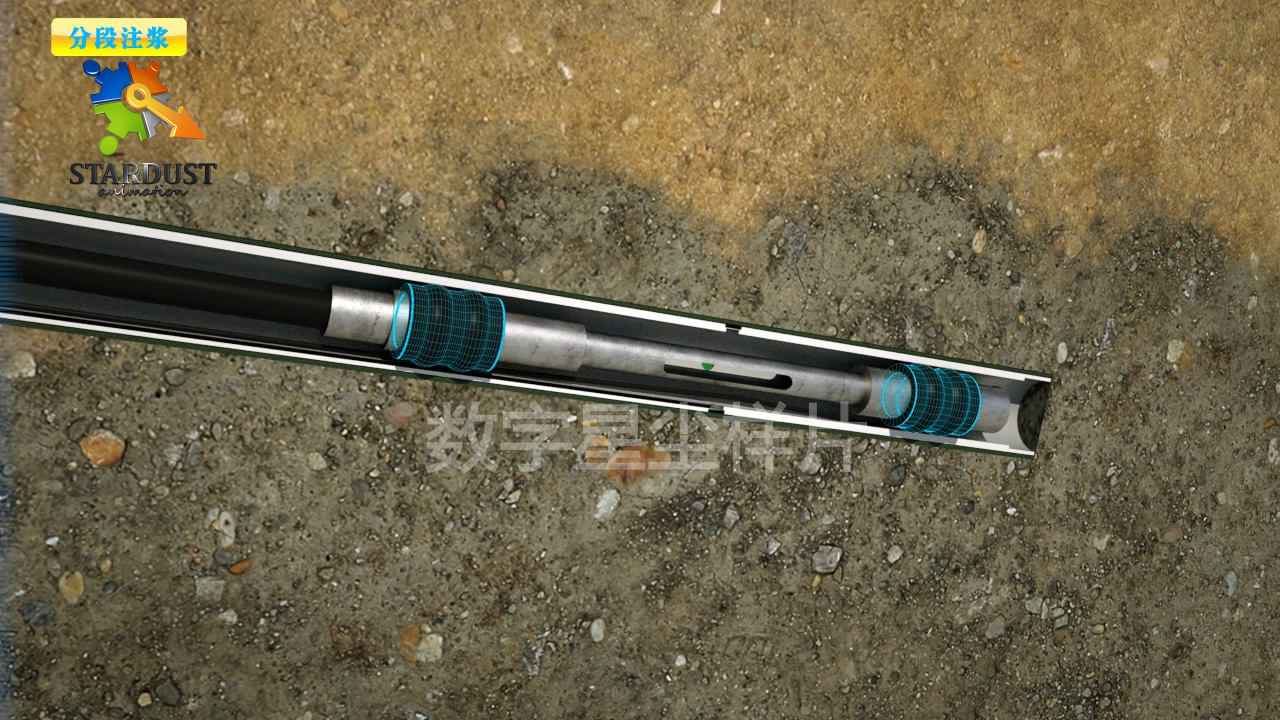

    2、管道固定后,一个圆柱形的注浆管进入到管道内,这就是注浆器,两端各有一个黑色的橡胶圈,橡胶圈可以膨胀,当需要注浆时,橡胶圈膨胀后和管道壁贴合,起到固定注浆器的作用,画面中用栏颜色线框凸显橡胶圈。



    3、注浆器固定后,工作人员打开设备,注浆器开始工作,混凝土浆液顺着管道注入地层中,此画面需要通过剖视图来展示,把地基破开,漏出注浆管,考到混凝土浆液正在注入地基内。

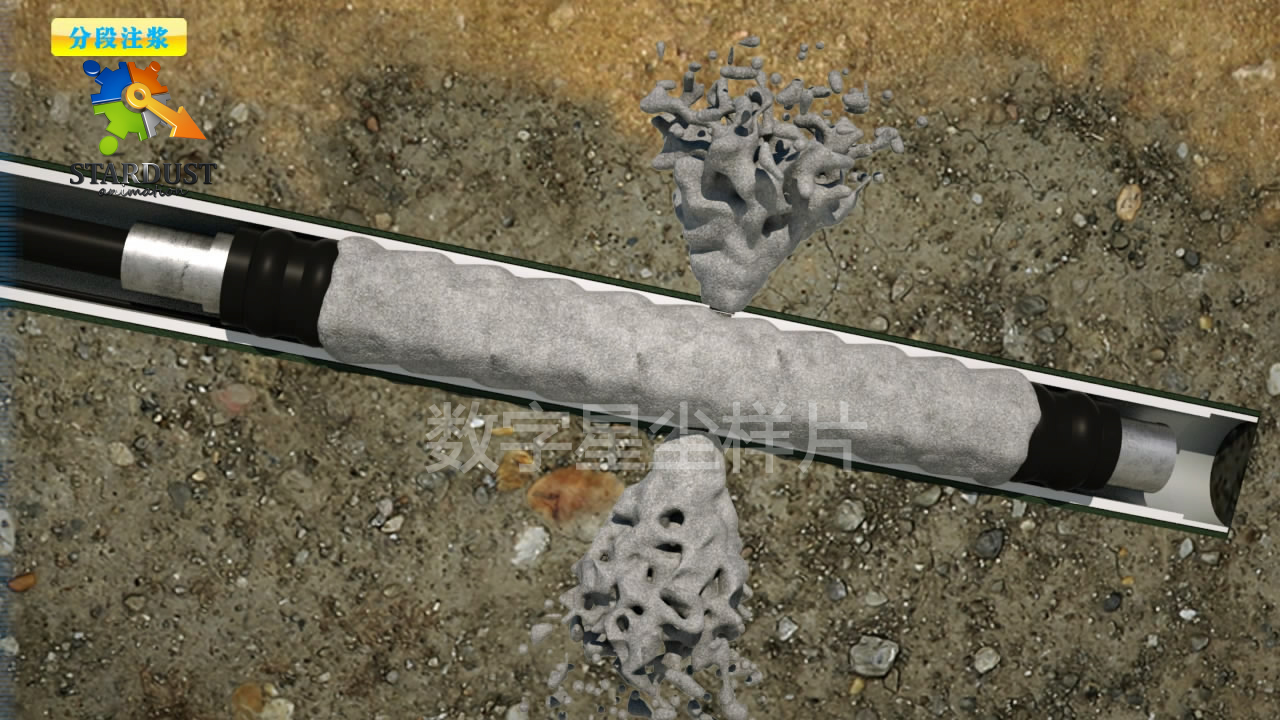

    4、注浆器持续注入浆液,地层中的浆液慢慢增加并开始向周围扩散,面积越来越大,注入到一定量以后,停止注浆,注浆器撤出管道,浆液会随着时间的推移慢慢凝固硬化,最后形成坚硬的混凝土地基,起到加固轨道基地的作用。

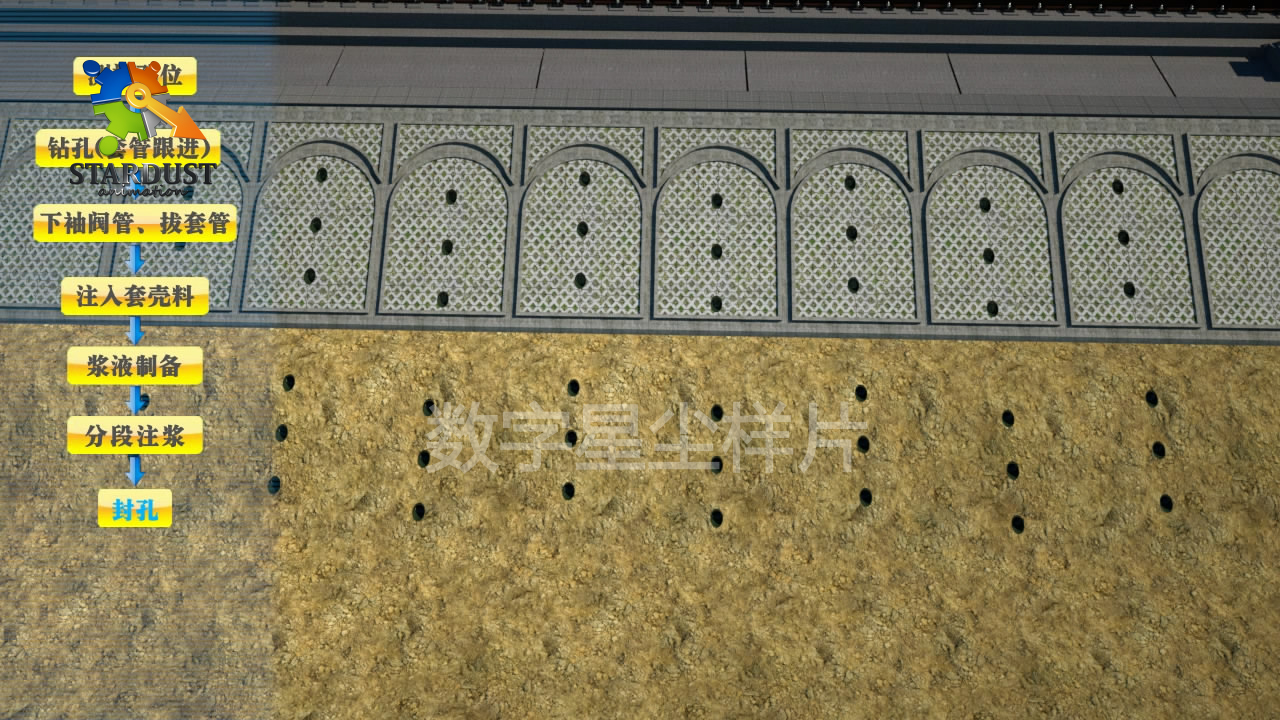

    5、动画内还需要展示轨道地基的外部情况,因为打孔是在地基的一侧打进去的,需要打很多个孔,设计好孔与孔之间的距离后就可以开始打孔了,此画面展示的是打完孔的场景,并用文字描述了打孔施工的流程。

总结

    铁科院路基基底注浆加固施工动画顺利完成,离不开公司技术人员的辛勤工作和客户的鼎力支持,经过多次的沟通和修改,终于完美的完成了这一施工动画作品,并赶在客户项目汇报前几天完成,虽然项目制作周期比较紧,制作难度比较大,但这并没有难道我们的动画师,动画师发扬吃苦耐劳,一心为客户着想的精神,加班加点的来赶制进度。虽然加班加点的赶制项目,但并没有因此降低动画作品的质量,从建模到最后的合成输出,每个环节都进行了细心的制作和检查修改,从而保证了时间的进度和动画作品的质量。因为客户的满意才是我们最终的追求,为此我们再苦再累也是值得的。
