清华大学南水北调施工三维动画

清华大学南水北调施工流程三维动画案例介绍


南水北调河道经过长时间的使用后,河道和河堤会出现不同程度的损坏,如塌陷,裂纹,脱落等现象,如果不及时修复,损坏会越来越大,严重影响河道的安全。因为南水北调河流的水是供应北京使用的,一旦停水来修复河道,施工时间比较长,就会造成北京用水紧张。为了解决这一难题,清华大学水利系的教授开始设计一种在不用停水的情况下快速修复河道破损的方法。工作人员经过大量的实地考察,查找资料,设计规划,终于设计出了一套可以在不停水的情况下快速施工修复河道的方法。




    为了更好的展示和验证河道修复方法,清华大学的教授与我公司达成合作协议,由我公司通过三维技术来仿真设计成果,公司技术人员和清华大学教授经过多次的详细沟通,理解了设计原理后,使用三维技术将设计成果展现了出来,并使用三维动画模拟了设备在水下的修复施工过程。清华大学教授对最终的三维动画非常满意,多次给与了肯定,经过这次的合作也加深了对我公司的了解,为以后的长期合作打下了基础。

客户介绍


    清华大学的前身清华学堂始建于1911年,1912年更名为清华学校。1928年更名为国立清华大学。1937年抗日战争全面爆发后南迁长沙,与北京大学、南开大学组建国立长沙临时大学,1938年迁至昆明改名为国立西南联合大学。1946年迁回清华园,设有文、法、理、工、农等5个学院、26个系。



三维动画截图介绍

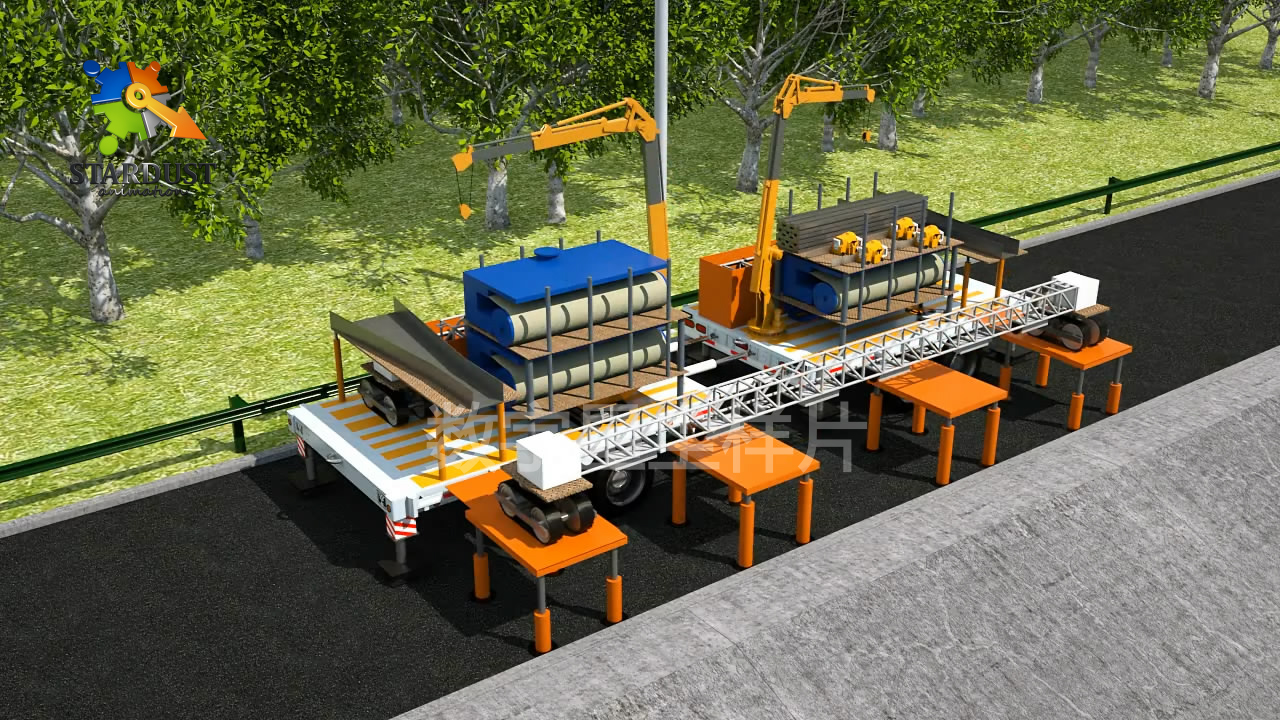

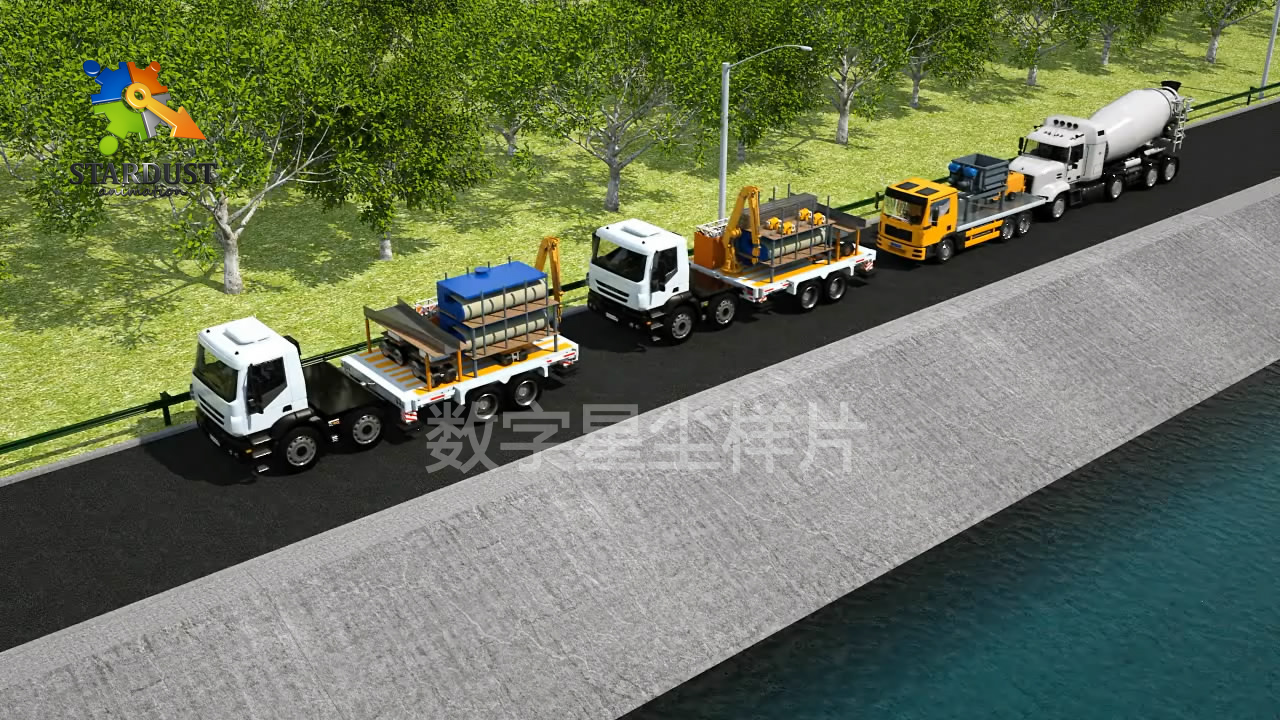

    1、此截图展示的是使用大型的运输车辆把施工设备运输到河道施工现场,找到受损的河堤部分,在河岸上把设备安装好,作业设备分为地面设备和水下施工设备,地面设备安装好以后,然后把水下施工设备从河堤上慢慢滑入河道内,此三维动画截图展示了设备的安装过程和水下设备进入河道的过程。

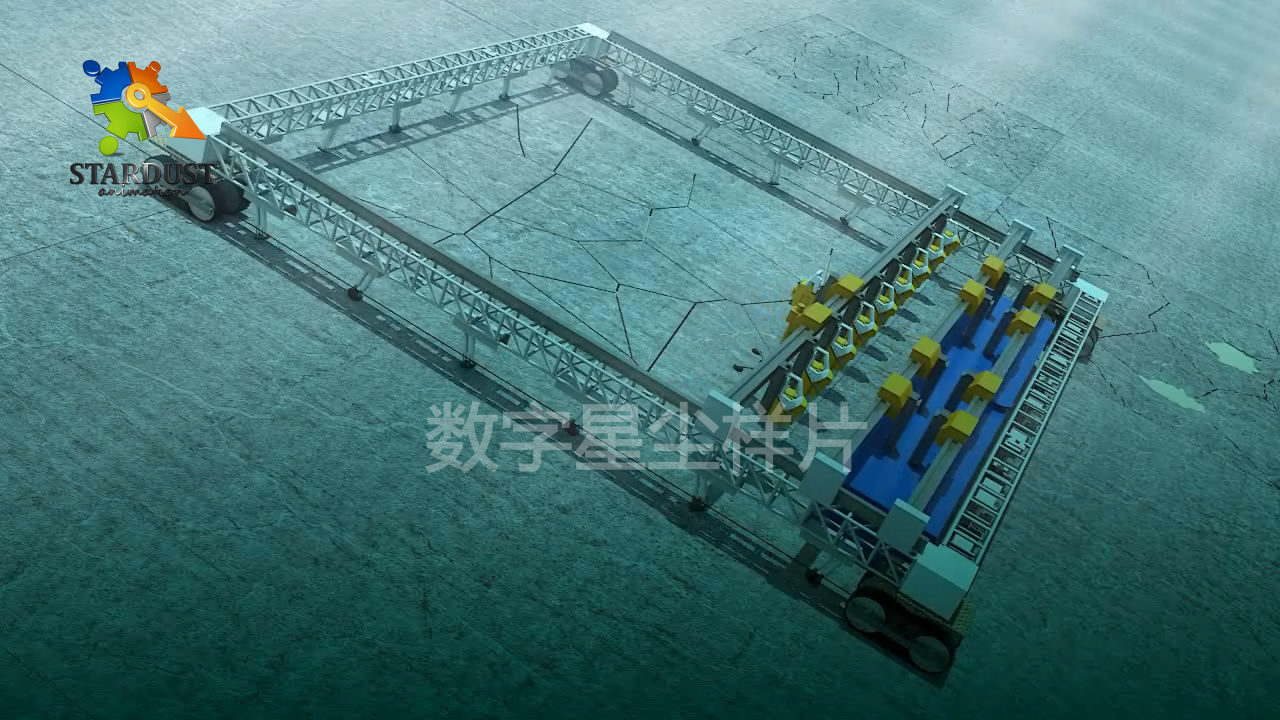

    2、水下施工设备来到受损的河堤部分,能看到河堤上的混凝土有裂纹,这些裂纹如果不修复的话,河水就会从裂纹向河堤渗透,时间长了就会使河堤受损。修复裂纹的第一步就是先把裂纹部分切割处理,切割一个正方形的区域,区域内就是受损的部分,施工设备上安装了切刀,可以将混凝土整齐的切割下来。

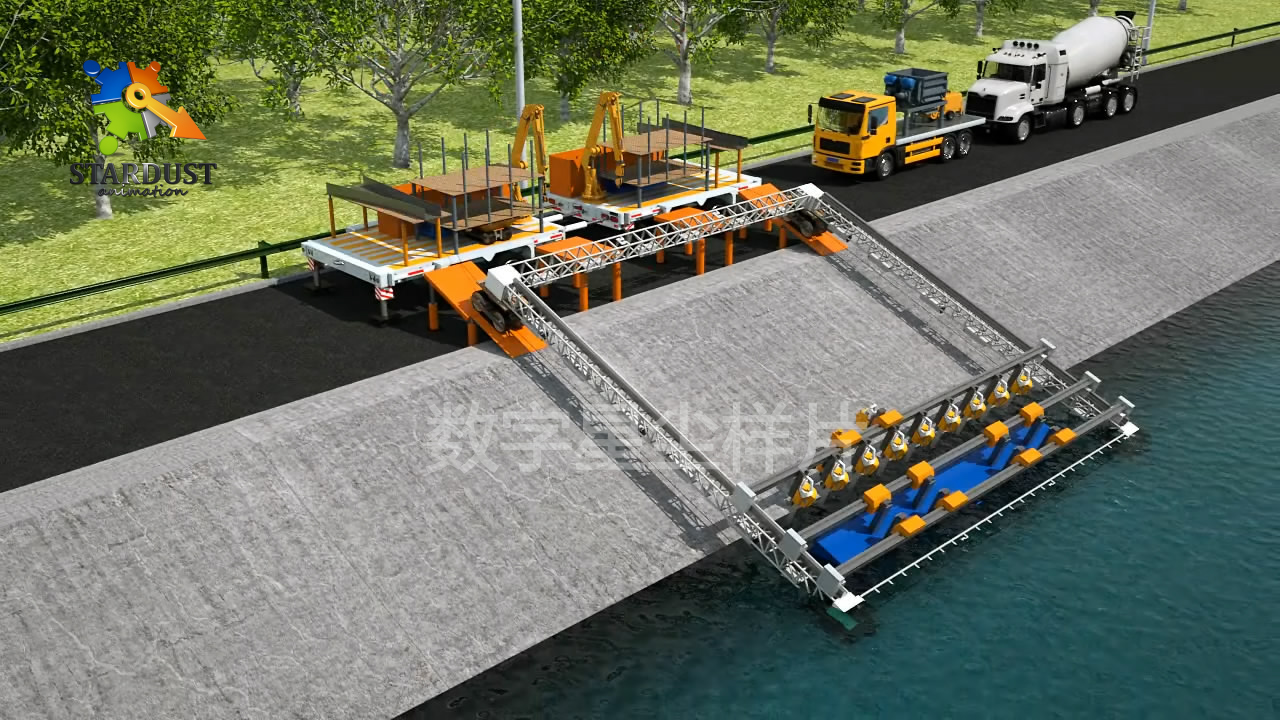

    3、地面上的施工设备也非常重要,它们安装在南水北调河道的两侧河岸上,河岸也是使用混凝土制作的整齐路面,可以承载大型车辆的经过,也可以安装大型的施工设备,设备分为两部分,上面有吊钩,用于装载石子,水泥,沙子等物料,一侧设有滑到,用于混凝土的输送。

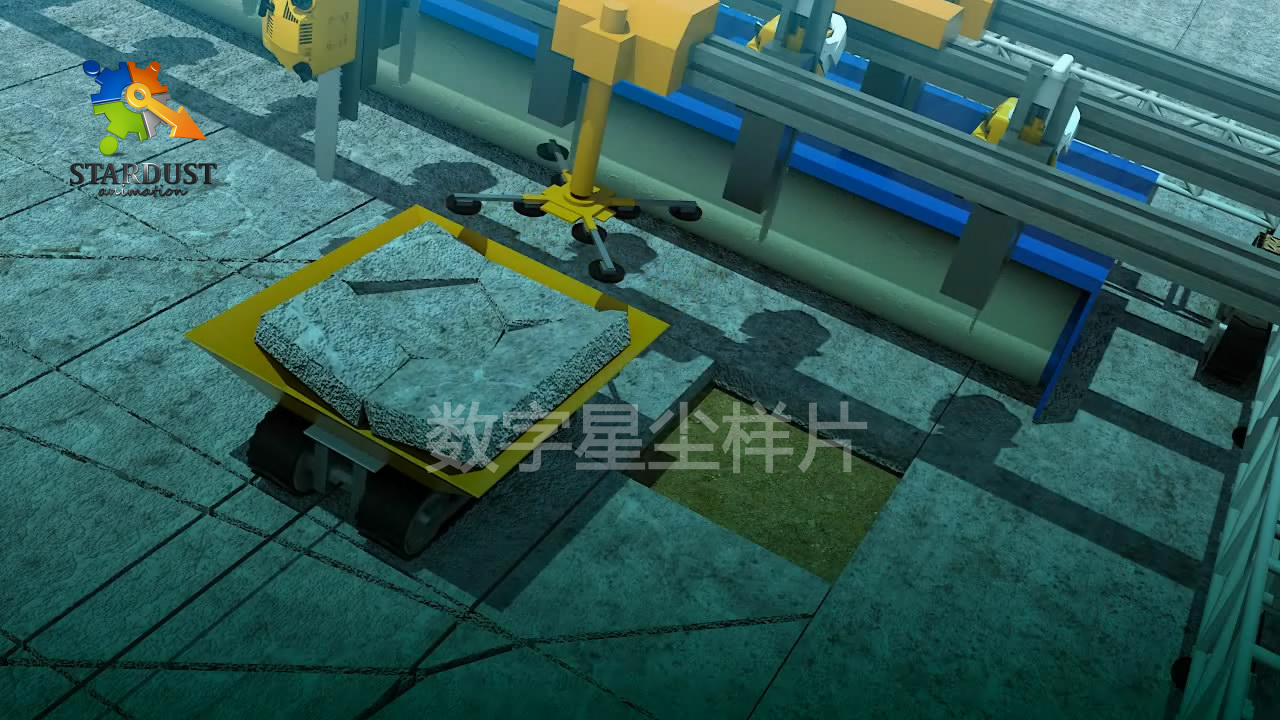

    4、水下施工设备将受损的河堤切割成大的正方形后,还需要把大块切割成小块,这样才有利于机械手的抓取,切割完成后,运输小车会下到水底,机械手将切割好的小块混凝土抓取到小车上,小车一次可以运输1-2块混凝土,此画面生动的展示了切割过程和小车的运输过程。



总结


南水北调工程是一项跨世纪的大工程,是将南方的水源引入到首都北京,以缓解首都的用水紧张问题,此项工程耗费巨大,但建成后大大缓解了北京的用水紧张问题,为首都人民带来了极大的便利,所以南水北调河堤的维护也是一个比较重要的问题,河道长时间使用后会出现裂纹,塌陷等损失,这就需要使用专业的施工设备来修复河道和河堤。于是这项艰巨的任务就落在清华大学水利系的肩上,经过学校众多专家的努力终于设计出一套可以在水下施工的系统,充分保障了在不停水的情况下修复受损的河堤。客户为了更好的展现这套系统,演示施工过程,委托星尘动画公司来制作了河堤施工流程三维动画,公司技术人员不负众望,顺利的交付了施工三维动画成片。南水北调施工三维动画的使用也为清华大学的新技术推广做出了有力的支持。
