超逼真数控机床模拟仿真3D动画

项目背景介绍

    人们的生活离不开工业产品的支撑,小到一个螺丝钉,大到飞机,轮船,这些都是我们身边的工业产品,虽然我们每天都能接触到不同的工业产品,但我们并不了解它们是怎样制造出来的,尤其是一些非常精密的机械设备,仪器等。其实很多精密的零件都是由数控机床加工出来的,说起数控机床可能很多人不了解,因为它是属于机械加工行业的设备,只有机加工行业的人员才能接触到数控机床,普通的人一般很少接触到数控机床这一类的设备。




    数控机床是怎样工作的呢?其实数控机床本身就是一个非常精密的设备,它不仅拥有精密的零部件,还拥有一个非常智能的大脑。工作人员在专业的机械设计软件中建好3D模型后,将3D模型输入数控机床的大脑里,并通过编程好的机器语言给数控机床下达不同的指令,数控机床根据接受到的指令和任务,可以全自动的加工零件,可以实现无人值守的工作模式,它不但智能,而且加工的零件非常精密标准,误差非常小。很多要求严格的零件都是由数控机床加工出来的,比如飞机上的零件,卫星上的精密零件等。


数控机床模拟仿真3D动画零件加工过程

    数控机床是怎样把零件加工出来的呢?零件的加工过程一般都是非常复杂的,而且我们普通人很少能有机会到现场观看数控机床的工作过程,有没有更好的方法让我们普通人也能看到和了解数控机床的工作过程呢?答案是有的,我们可以通过3D动画来模拟仿真数控机床的零件加工过程。

    下面我们就来根据一部超逼真的数控机床3D动画模拟仿真案例来给大家展示数控机床是怎样把零件加工出来的:

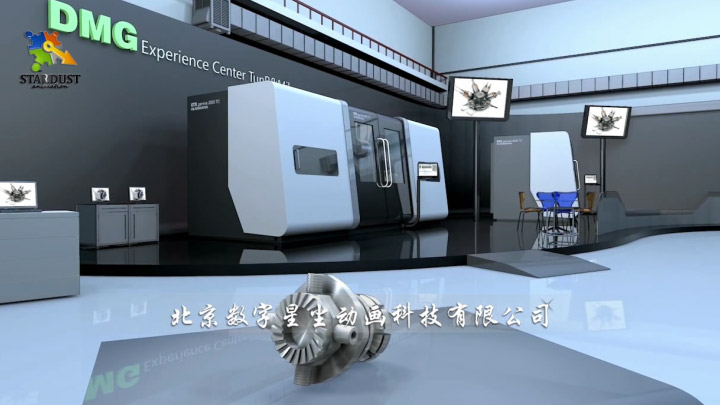

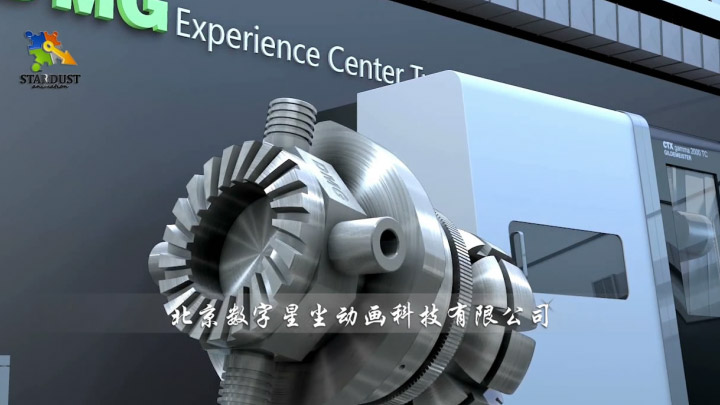

    1、我们要展示的数控机床3D动画原型是一款由德国德玛吉公司生产的数控机床。需要由专业的3D动画师使用3D动画软件来制作,动画案例所使用的3D动画软件是cinema 4d。动画首先展示一下需要加工的零件是什么,它是什么材质的,它的外形是怎样的,了解了加工的零部件后就可以开始加工零件了。

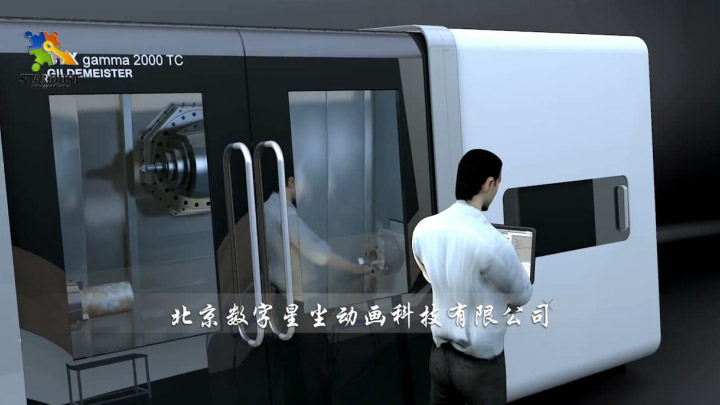

    2、首先工作人员来到数控机床前,打开控制电脑,将需要加工的零件3D模型和数据输入数控机床的大脑里,告诉数控机床需要加工的零件是什么,数控机床接受到数据后开始运算分析,规划加工的流程,操作人员下达开始的命令后,数控机床就开始启动工作了。

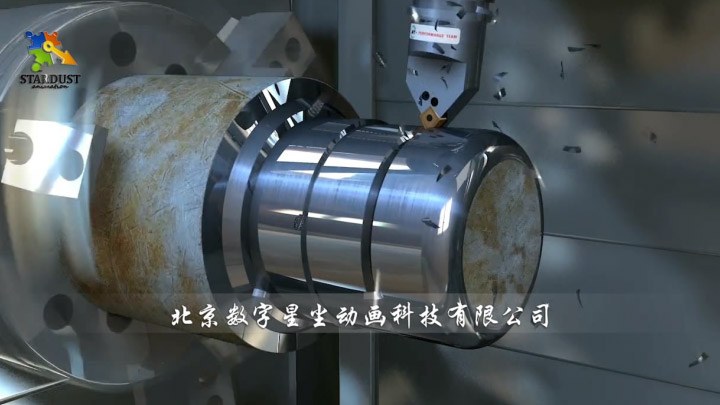

    3、零件的原材料是一个金属圆柱,圆柱放到数控机床的加工位置上,由夹具夹紧,数控机床会根据需要加工零件的形状来自行选择刀具,选择好刀具后,开始在高速选择的金属圆柱上切割,把多余的材料去除掉。



    4、数控机床在加工不同的形状的时候需要使用不同的刀头,它会根据需要自行更换合适的刀头,被切割后的圆柱显示出了金属的材质颜色,这就需要在3D动画中使用真实的金属材质来模拟金属材质的纹理和光泽,使金属材质更逼真。



    5、数控机床在加工零件的时候由于刀头的切割,会产生很多的金属碎屑,如果3D动画里没有展示金属碎屑,那效果就大打折扣了,所以要想更逼真的模拟仿真数控机床的真实加工过程就必须把加工过程中的金属碎屑表现出来,这样才能让观看者更加信服。

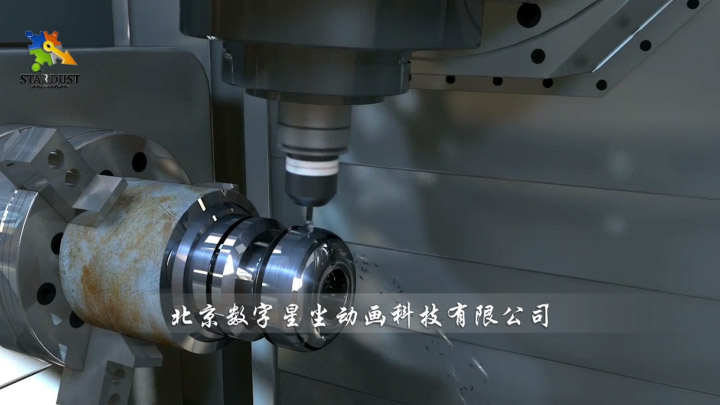

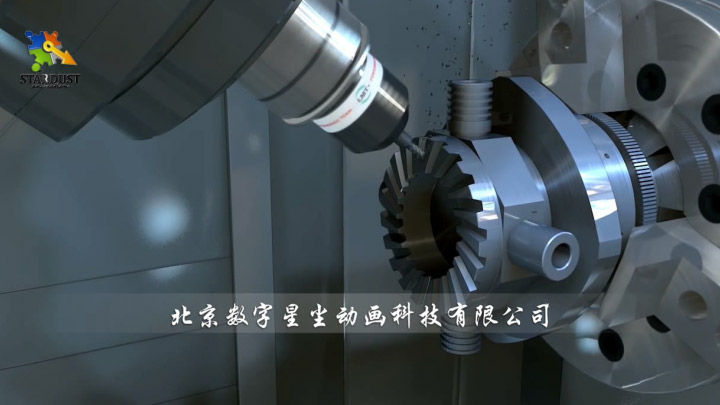

    6、零件的一端加工完成后需要加工另一端,这一款数控机床可以在不停机的情况下实现零件的位置转换,在高速旋转状态下,两端的夹紧装置可以实现无缝对接,接下来加工另一端的螺纹,数控机床自动更换为螺纹刀头开始螺纹的加工,之后是顶端的凹槽加工,数控机床再次自动更换切割刀头,开始切割凹槽,切割产生的金属碎屑也真实的模拟出来。

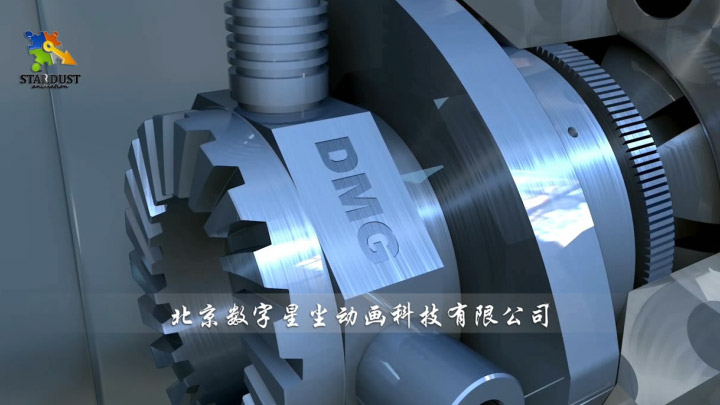

    7、凹槽加工完成后,需要在零件的中间切面上刻上一些文字,刻的文字内容为大写DMG,刻字需要更换专用的刻字刀具,数控机床再次自动更换刀具,更换后开始刻制DMG字体,完成的效果非常完美,至此一个零件就加工完成了。

    8、完整的数控机床模拟仿真3D动画成片如下,大家可以通过动态的视频形式来观看超逼真的数控机床加工模拟仿真效果。




最后总结

    通过数控机床模拟仿真3D动画我们了解和学习了机械零件的加工过程,从而对数控机床的作用和功能有了更深入的了解,而且超逼真的3D动画效果更使我们眼前一亮。那什么公司才能制作出超逼真的模拟仿真3D动画呢?这就需要找专业的3D动画制作公司了,北京星尘动画公司在工业模拟仿真3D动画制作方面就非常的专业,通过数控机床模拟仿真3D动画案例就能看出公司的技术实力。
