龙净环保湿电除尘器动画项目

项目背景介绍

    目前雾霾天气频发，国家烟尘排放标准不断提高，有的地方提出了超清洁排放的要求，烟尘控制技术迫切需要升级创新。

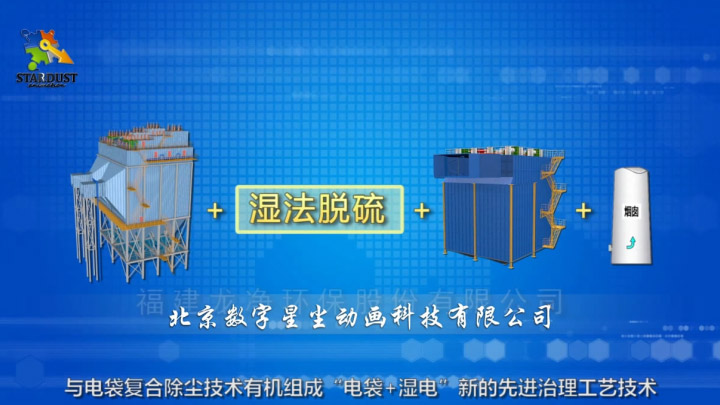

    龙净环保依托强大的技术创新平台，研发出高效、节水型湿式电除尘技术，可实现超低排放，并高效协同脱除PM2.5、三氧化硫、雾滴、重金属等，具有投资低、节能节水、运行费用低的优点 。与电袋复合除尘技术有机组成“电袋+湿电”新的先进治理工艺技术，实现烟气的深度净化。为了更好的展示湿式电除尘器的原理和优势，客户委托我公司来制作湿电除尘器3D动画。

客户介绍

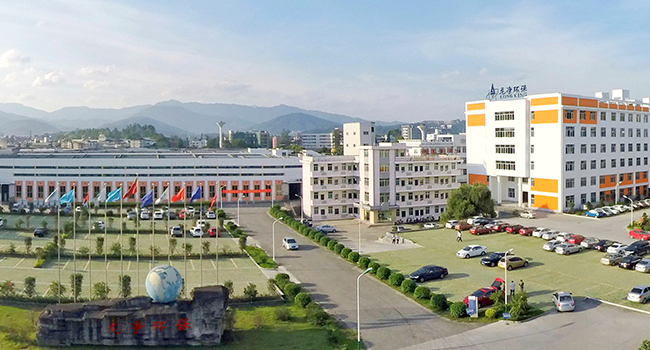

    福建龙净环保股份有限公司（简称“龙净环保”）是中国环保产业的领军企业，也是位居国际前列的大气环保装备制造企业，四十余年来专业致力于大气污染控制领域环保产品的研发、设计、制造、安装、调试、运营，先后引进美国、德国、日本、澳大利亚等国家先进的除尘、脱硫、物料输送等烟气治理技术。



    经过消化吸收再创新和自主研发，形成除尘、脱硫、脱硝、物料输送、电控装置等五大系列产品应用于电力、冶金、建材等领域，产品技术全面达到国际先进水平，部分达到国际领先水平。产品产销量连续十余年全国同行业第一，遍销全国各省、市、自治区，并出口日本、韩国、土耳其、巴西、印度等四十几个国家和地区。

湿电除尘器结构及功能展示

一、3D动画形式展示湿式电除尘器的结构



    1是进口烟箱，湿法脱硫后的烟气从这里进入。

    2是壳体。

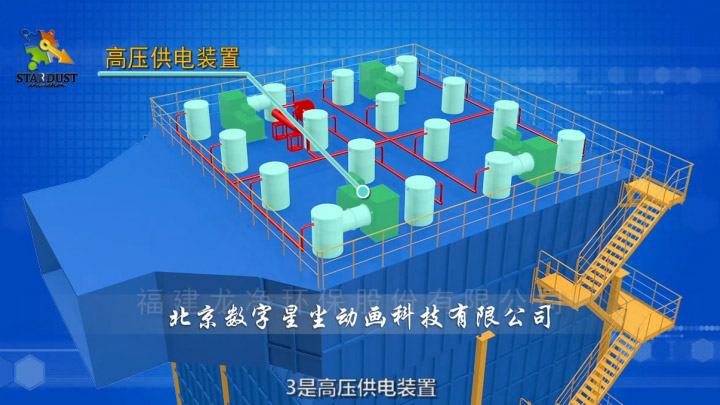

    3是高压供电装置，采用恒流高压直流电源技术；

    4是热风吹扫装置，负责向绝缘子室吹入热空气，防止绝缘子结露爬电；

    5是阳极系统。采用耐腐蚀、高强度、导电阻燃性能好的玻璃钢材料制成正六边形阳极管，具有刚度好、空间利用率高、流场均匀、安装方便等特点。

    6是阴极系统，阴极线采用耐腐蚀的钛合金材料。

    7是喷淋系统，用于间歇清洗阴阳极系统。

    8是集水槽，粉尘等污染物被捕集后随液膜流入，并补入脱硫系统。

    9是出风烟箱。

二、功能展示

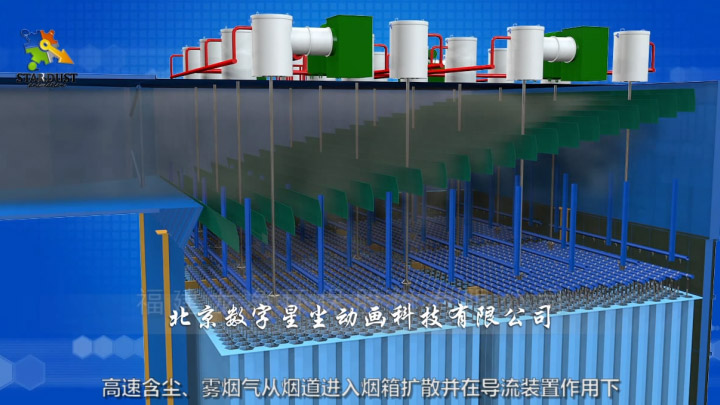

    1、高速含尘、雾烟气从烟道进入烟箱扩散并在导流装置作用下，均匀扩散流入除雾器的收尘区。



    2、恒流高压电源施加负的高压电，使电晕线和阳极管之间形成不均匀的高压电场。当含有酸雾、粉尘的烟气进入时，由于离子的碰撞和扩散，酸雾和粉尘被荷电，在电场力作用下迅速抵达阳极管内壁并释放出电荷，同时形成液膜，自流入下部集水槽。

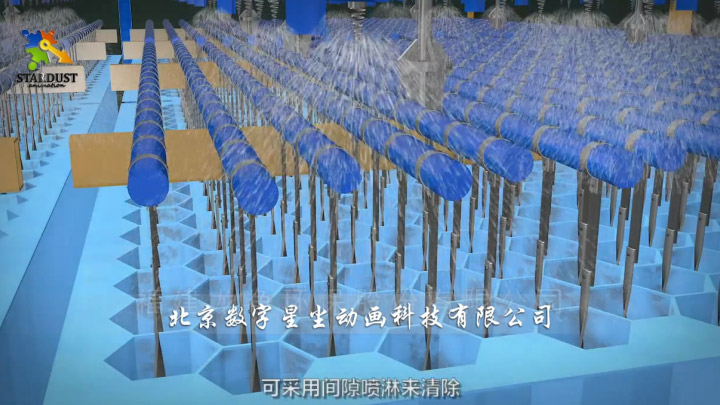

    3、 正常运行时阳极管内壁水膜在重力作用下，自流实现清灰，无需设置连续喷淋来清灰和缓解腐蚀。当极少量的粉尘粘附在阳极管面，无法通过液膜自清洁时，可采用间隙喷淋来清除。喷淋频率通常为1到2天喷一次，每次喷2到3分钟，30万千瓦机组一天的耗水量仅为5~10吨，60万千瓦机组仅为9~15吨，100万千瓦机组仅为14~22吨，耗水量低。

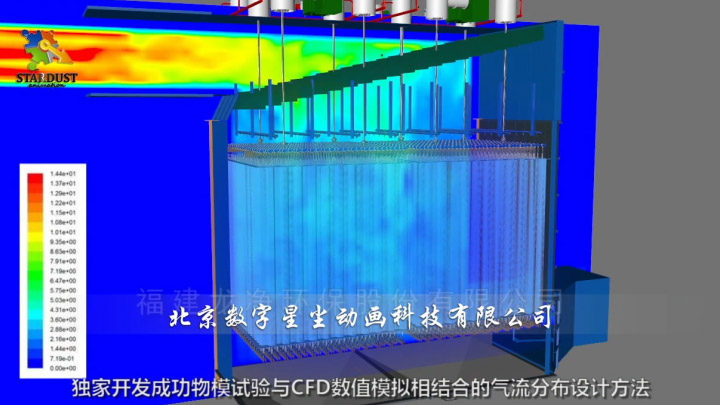

    4、气流分布在大型除尘除雾器中显得非常重要。若气流分布不均匀，局部风速过快，将导致收尘效率低。龙净环保经过消化吸收与清华大学及美国能源与环境研究中心的研究方法，独家开发成功物模试验与CFD数值模拟相结合的气流分布设计方法。通过设置导流板、调整阳极截面等手段，解决了气流均布难题，降低了设备阻力，提高了除尘效率。



    5、与常规湿式电除尘器相比，本技术有以下优点：

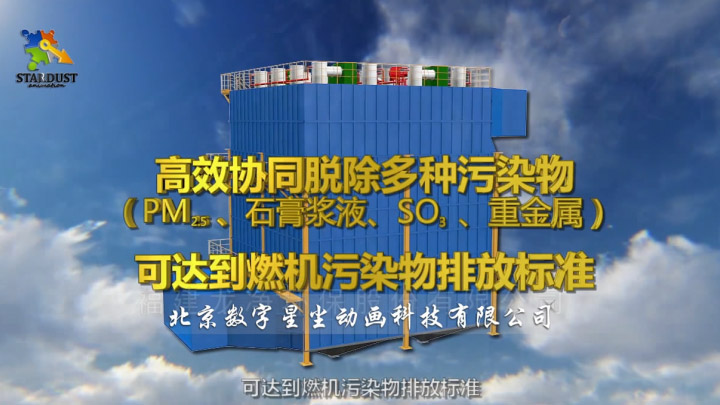

    1、 高效脱除多种污染物，可实现颗粒物排放小于5mg/Nm3，雾滴的脱除效率达80%以上。

    2、 液膜自流清灰，仅需间隙冲洗，耗水量低，节能节水。

    3、 阴、阳极采用特殊材质，耐酸腐蚀，经济性好。

    4、 无内部旁路烟气，效率高无需污水处理、灰水循环以及酸碱中和系统，运行费用低。

三、湿式电除尘器3D动画成片展示



总结

    湿式电除尘器3D动画是我公司为龙净环保公司制作的设备运行流程3D动画，动画生动形象的展示了除尘设备的结构，工作原理和优势，公司在前期已经为龙净环保公司制作过电袋除尘器的3D动画项目，因此在这次的动画制作中更加得心应手。公司安排了多名上次参加电袋除尘器3D动画项目的工程师来制作新项目。

    经过动画师的全力制作，湿电除尘器3D动画顺利交付客户使用，客户在项目投标时给甲方展示收到了非常好的效果。经过这次的动画项目，公司制作人员对电厂除尘除雾设备工作原理有了更深的了解和学习，为以后制作这一类环保设备3D动画项目奠定了坚实的基础。
