侧装空调三维动画展示

动画介绍

    侧装式高大空间专用空调机组的应用极为广泛,安装高度及安装位置灵活、多样,施工及维护简单、便捷。为了更直观的展示侧装空调的功能,客户委托我们制作了侧装空调三维动画,通过三维动画来展示空调系统的功能和优势。

    下面我们通过三维动画来详细了解侧装空调的功能和优势:

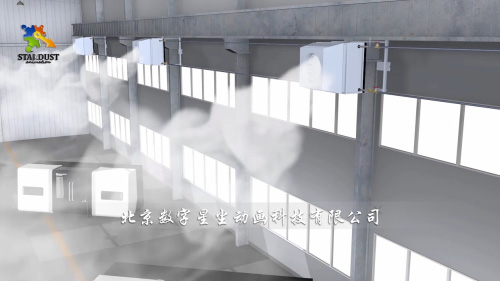

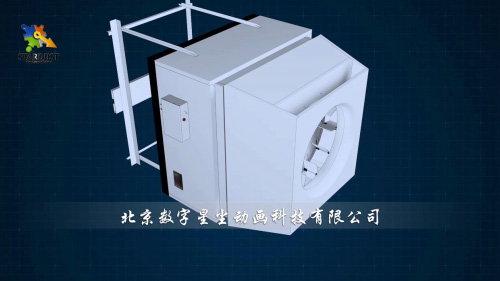

    京创鑫业侧装式空调机组横向送风采用旋流式送风口, 旋流风口设计时,保证送风方向在向前的同时、又有下压的力量,能够更好的覆盖设备前端及下端区域。
    为了保证在制热模式下提供更强的下送风力度来克服空气的“热漂”效应、以及为了更好的调节设备所覆盖区域的冷热量分布,在旋流风口下方增设了斜向送风口。
    送风角度可通过执行器无极调节,可实现关闭、定角度送风和摆风运行等不同工况。摆风运行的最大、最小角度值可通过控制系统进行灵活设置。动画采用特写镜头来展示送风角度的调解过程。

    配合旋流风口的横向送风,可实现全方位、全覆盖式送风,有效解决了传统送风方式存在送风死角的问题,送风效果更理想。
    暖通设备的过滤网清洁维护对于设备的正常使用至关重要。在长期使用中,设备过滤网会附着灰尘,造成回风不畅,从而导致出风量减小,直接影响设备制冷、制热、新风、排风、热回收等性能,达不到预期使用效果。过滤网堵塞严重时还会导致风机过热、甚至损坏。
    所以对过滤网进行定期清洗维护是一项必不可少的日常工作。但由于设备安装高度或设备嵌入式安装等原因,过滤网清洗难度大,人工及设施费用高,有些还涉及高空作业,存在安全隐患。为了在动画里详细展示过滤网的清洗过程,设计人员采用动力学和离子等效果来模拟展示,从而使清洗的动画效果更形象。

    京创鑫业一直秉承产品的便捷化、人性化使用特点,研发出了过滤网的振动辅以反吹的除尘方式。结合智能控制系统,采用全自动运行方式,解决这个多年来困扰暖通行业的技术问题。
    振动辅以反吹除尘功能由以下部件组成:不锈钢过滤网、振动电机、金属拍打网、支撑架、电气控制单元、接触器、变频器、风机。由主板芯片程序协同工作,共同完成。
    以往尼龙材质过滤网具有:容易附着灰尘、不耐腐蚀、不易清洗、使用寿命短等缺点,也为了能承受长期振动而不致损坏。

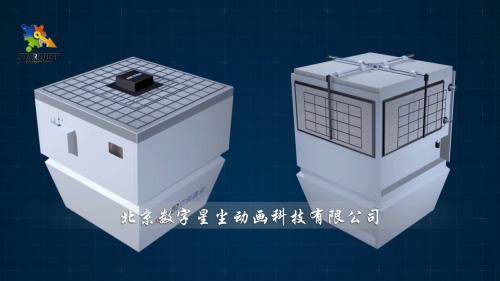

    振动辅以反吹除尘方式的过滤网材质采用304不锈钢片,采用蚀刻技术可制作任意大小过风孔径的金属过滤网。不锈钢过滤网本身附着力弱,辅以震动装置,通过控制系统终端,每天可以任意设定四个自动除尘时间点。当除尘命令启动时,变频器控制风机实现反转运行,从而实现设备由过滤网进风状态转换为通过过滤网反吹状态,当达到最大风速后自动开启震动装置,使附着的灰尘和过滤网脱离,从而实现过滤网自动清洁维护。该功能通过智能控制终端设定后,完全自动运行,极大节约了人力、物力等成本支出,同时也杜绝了高空作业的安全隐患。

    空调设备在冬季采暖时,如遇强冷空气侵入或供水温度过低、水泵短期运行故障等,极有可能导致热交换器冻裂的风险,造成漏水、影响设备使用。
    针对此问题,京创鑫业空调设备的主板芯片程序开发了设备的防冻保护功能,在设备内部设置有温度传感器和电加热模块。

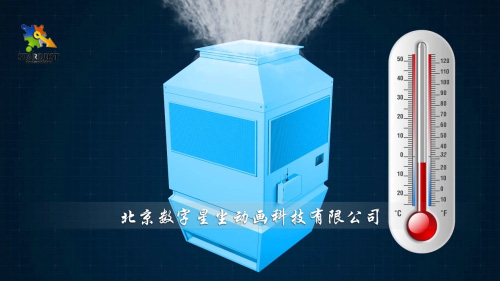

    当设备主板监测到设备内部温度低于设定值,例如5时,主板将立即启动电加热模块,确保设备内部温度维持在5以上,防止热交换器冻裂;带有新风功能的设备,新风输入阀同时自动关闭。启动电加热模块后,当主板监测到温度高于6时,停止电加热模块供电。动画里为了形象的展示温度的变化,设计了一个温度计,并设计了特写镜头。
    以上过程循环往复,在保护热交换器同时,省电运行,直至导致低温的故障排除,恢复正常运行。控制系统只需设定一次防冻保护启动值后,整个检测及控制过程由主板芯片程序独立自动完成。保证检测、处理实时性的同时也保证了高可靠性。

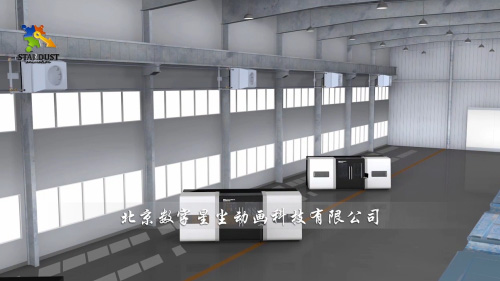

    高大空间专用空调一般安装在4-30米的高处,设备吊装在高空,不便于检查其安装的牢固度。
    如遇到安装螺丝松动导致设备稍微倾斜,在开始阶段不易察觉,却留下了坠落的安全隐患。
    京创鑫业在智能监控系统的基础上,融入姿态监测与传感技术,实时监控设备的平衡状态,发现问题并及时报警提示。
    当设备任何一角的螺丝松动致使设备发生轻微倾斜或者轻微旋转时,安装于设备上的姿态示数据改变传感器就会提示数据改变。

    通过无线方式反馈给监控系统终端,并以报警提示形式警示于显示屏幕中。

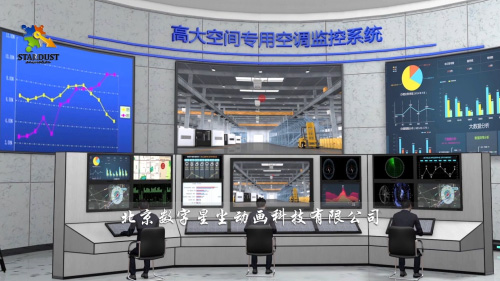

    动画制作人员设计了一个监控室,墙上装有大屏幕,工作人员坐在控制台前,可实时观看大屏幕的情况。

侧装空调三维动画成片展示

小结

    通过侧装空调三维动画的展示,我们详细了解了空调的工作流程,组成结构和产品优势,侧装空调三维动画画面设计合理三维数字模型根据CAD图纸精确建模,动画师利用流体软件形象的模拟了空气流动的过程,从而让我们了解了空调工作时空气的流向和分布。制作完成的侧装空调动画成片成功用于各大展会的展示,均收到了很好的效果。
